阻带频率2015~2020MHz, ≥50dB, 通带频率DC~2010MHz, 2025~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2015 | ~ | 2020 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2010 | MHz | |
| 通带频率 | 2025 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

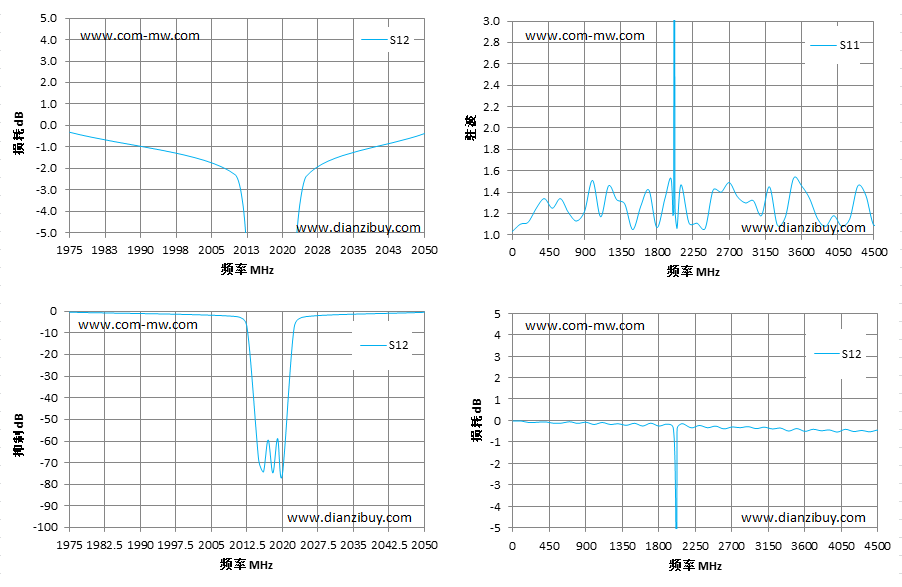

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1975 | -0.31 | 1.53 |
| 2010 | -2.29 | 1.21 |
| 2012.5 | -6.68 | 5.44 |
| 2015 | -68.82 | 47.77 |
| 2016 | -74.27 | 42.13 |
| 2017 | -59.43 | 49.35 |
| 2018 | -74.71 | 35.07 |
| 2019 | -58.72 | 38.75 |
| 2020 | -75.43 | 36.99 |
| 2022.5 | -7.35 | 5.75 |
| 2025 | -2.36 | 1.26 |
| 2050 | -0.37 | 1.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
