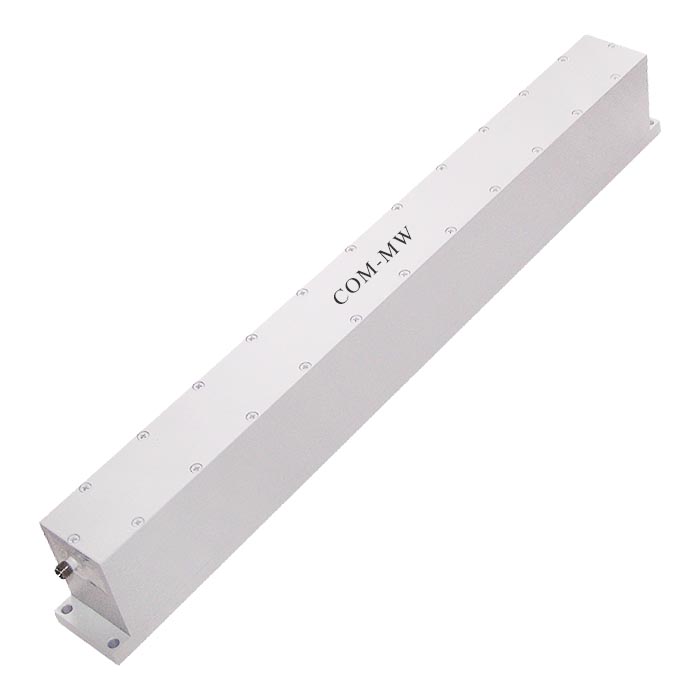

阻带频率2016.76~2018.04MHz, ≥60dB, 通带频率DC~2006.76MHz, 2028.04~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2016.76 | ~ | 2018.04 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2006.76 | MHz | |
| 通带频率 | 2028.04 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 50W设计保证 |

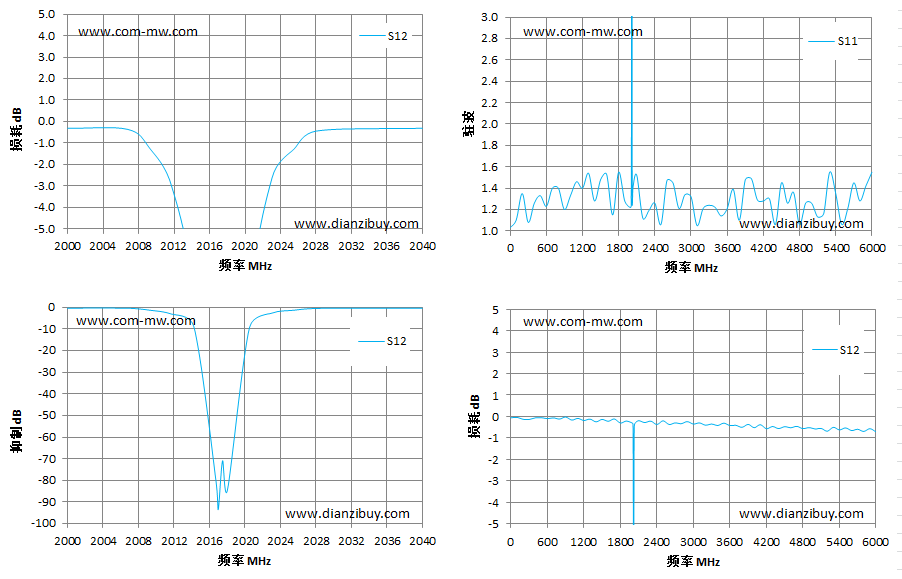

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2000 | -0.31 | 1.22 |
| 2006.76 | -0.36 | 1.33 |
| 2009.26 | -1.25 | 1.35 |
| 2011.76 | -3.07 | 2.17 |
| 2014.26 | -8.86 | 7.75 |
| 2016.76 | -80.41 | 30.9 |
| 2017 | -93.53 | 46.72 |
| 2017.5 | -70.86 | 42.82 |
| 2018.04 | -84.41 | 42.27 |
| 2020.54 | -9.12 | 8.38 |
| 2023.04 | -2.62 | 1.93 |
| 2025.54 | -1.27 | 1.24 |
| 2028.04 | -0.44 | 1.26 |
| 2040 | -0.31 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
