阻带频率2110~2155MHz, ≥50dB, 通带频率DC~2102MHz, 2163~4500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2155 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2102 | MHz | |
| 通带频率 | 2163 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

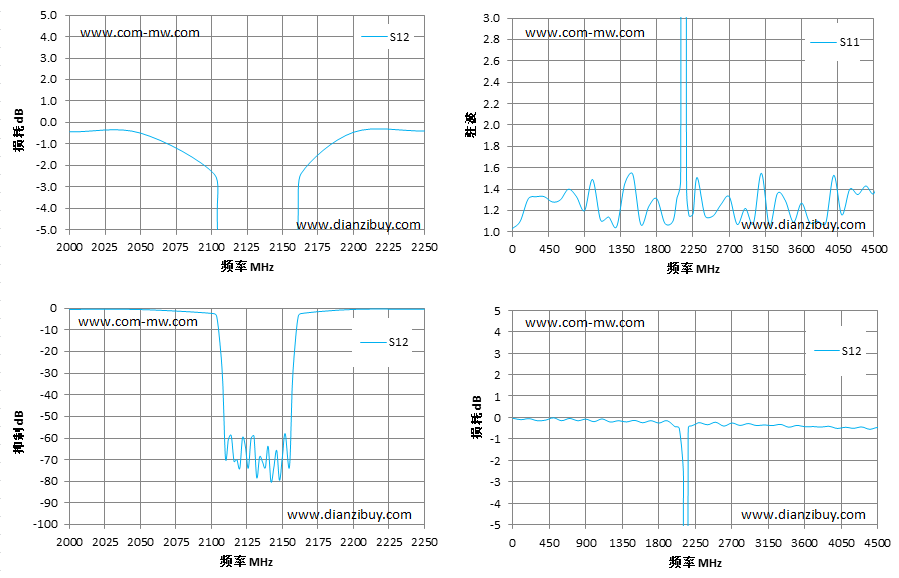

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2050 | -0.49 | 1.1 |
| 2102 | -2.41 | 1.32 |
| 2104 | -4.47 | 3.76 |
| 2106 | -15.76 | 12.48 |
| 2108 | -33.49 | 23.59 |
| 2110 | -69.34 | 36.06 |
| 2120 | -74.01 | 38.99 |
| 2130 | -59.01 | 45.38 |
| 2140 | -63.75 | 33.78 |
| 2155 | -73.45 | 48.61 |
| 2157 | -35.35 | 22.73 |
| 2159 | -16.48 | 13.35 |
| 2161 | -4.33 | 3.83 |
| 2163 | -2.38 | 1.35 |
| 2200 | -0.45 | 1.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
