阻带频率2110~2170MHz, ≥60dB, 通带频率DC~2095MHz, 2215~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2170 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2095 | MHz | |
| 通带频率 | 2215 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

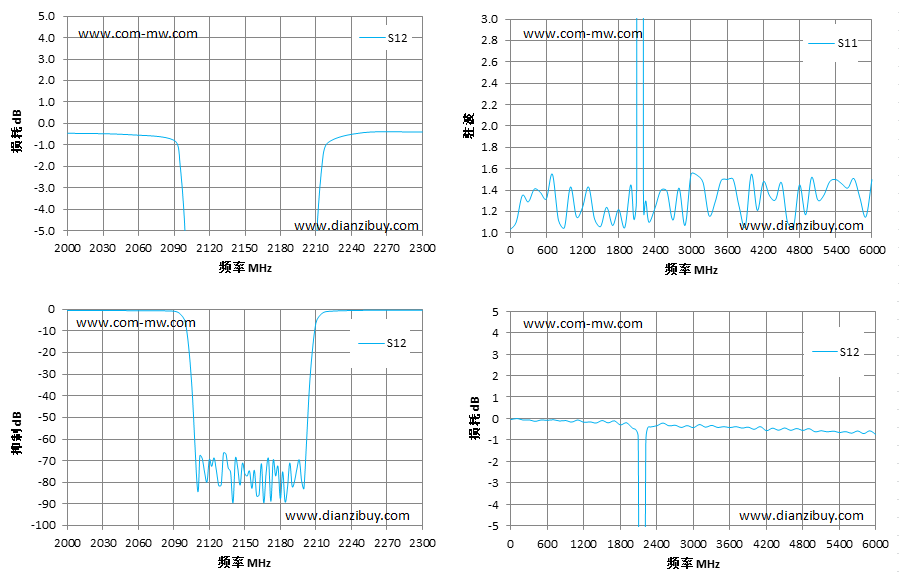

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2050 | -0.51 | 1.13 |
| 2090 | -0.78 | 1.25 |
| 2095 | -1.87 | 1.39 |
| 2100 | -6.44 | 8.27 |
| 2105 | -33.51 | 22.44 |
| 2110 | -83.28 | 41.57 |
| 2120 | -69.38 | 49.78 |
| 2160 | -86.26 | 40.36 |
| 2190 | -81.82 | 43.26 |
| 2200 | -82.65 | 40.47 |
| 2205 | -32.49 | 21.65 |
| 2210 | -6.36 | 6.68 |
| 2215 | -1.94 | 1.39 |
| 2220 | -0.89 | 1.36 |
| 2250 | -0.42 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
