阻带频率2200~2400MHz, ≥50dB, 通带频率DC~2180MHz, 2420~5000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2200 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2180 | MHz | |
| 通带频率 | 2420 | ~ | 5000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

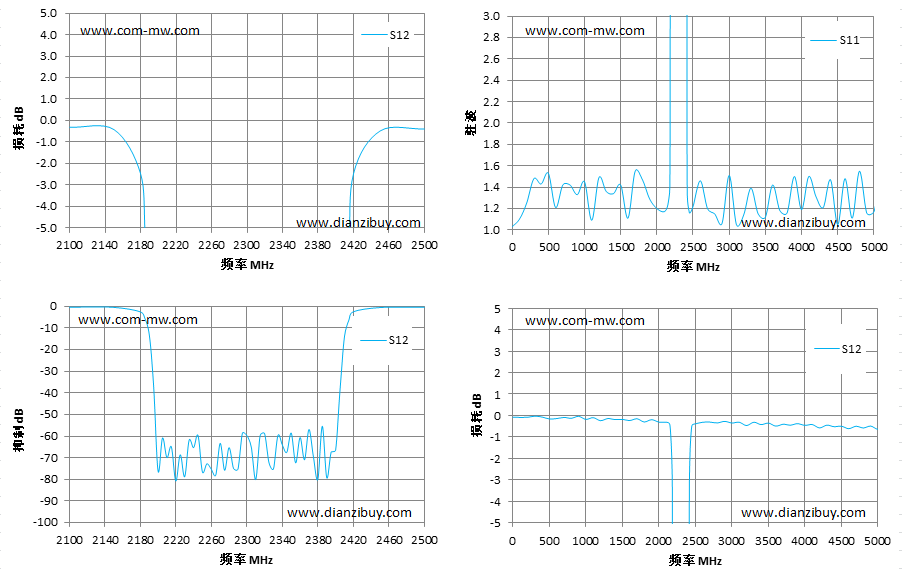

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2150 | -0.42 | 1.23 |
| 2180 | -2.48 | 1.41 |
| 2185 | -5.35 | 4.78 |
| 2190 | -12.65 | 12.51 |
| 2195 | -36.71 | 22.46 |
| 2200 | -76.11 | 36.25 |
| 2250 | -76.54 | 45.2 |
| 2300 | -59.65 | 43.49 |
| 2350 | -58.55 | 41.48 |
| 2400 | -66.47 | 31.26 |
| 2405 | -38.45 | 27.46 |
| 2410 | -13.85 | 13.68 |
| 2415 | -6.25 | 4.48 |
| 2420 | -2.47 | 1.33 |
| 2450 | -0.48 | 1.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
