阻带频率223~235MHz, ≥60dB, 通带频率DC~193MHz, 265~1000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 223 | ~ | 235 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 193 | MHz | |
| 通带频率 | 265 | ~ | 1000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

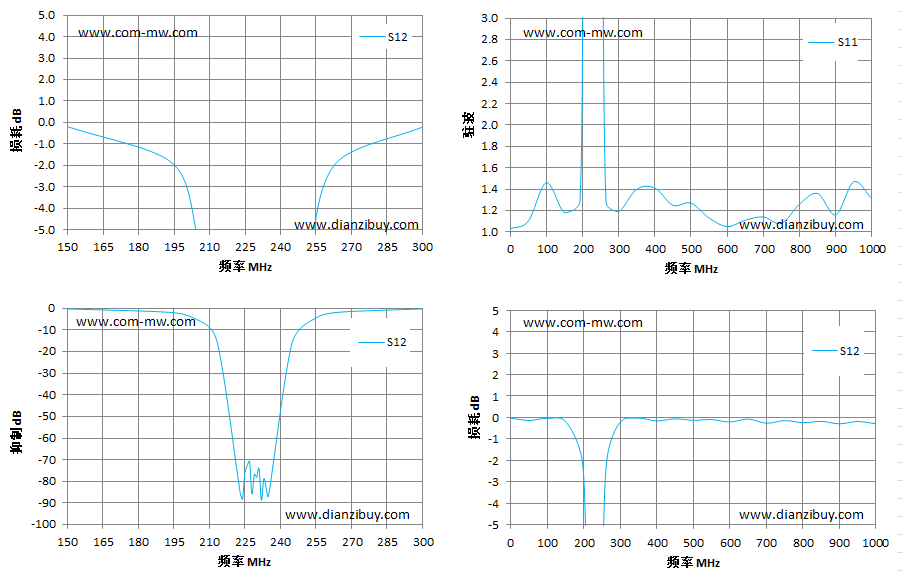

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 150 | -0.19 | 1.18 |
| 193 | -1.78 | 1.29 |
| 203 | -4.27 | 5.11 |
| 213 | -14.26 | 13.58 |
| 223 | -85.0 | 30.24 |
| 225 | -76.12 | 48.3 |
| 227 | -70.77 | 30.96 |
| 229 | -76.78 | 34.25 |
| 231 | -74.13 | 37.94 |
| 233 | -78.78 | 36.29 |
| 235 | -86.72 | 46.09 |
| 245 | -15.78 | 13.28 |
| 255 | -4.42 | 4.48 |
| 265 | -1.72 | 1.28 |
| 300 | -0.21 | 1.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
