阻带频率2300~2400MHz, ≥60dB, 通带频率DC~2290MHz, 2410~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2300 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2290 | MHz | |
| 通带频率 | 2410 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

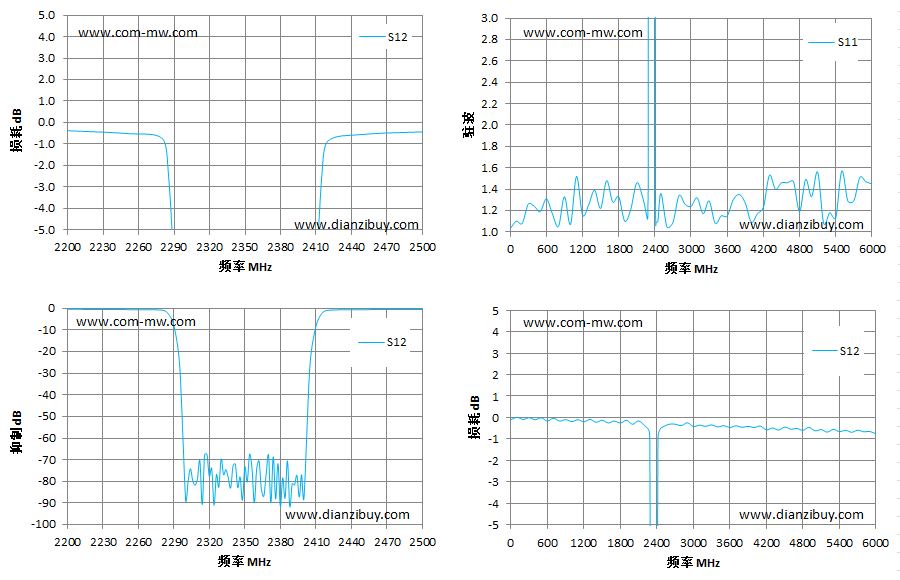

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2250 | -0.51 | 1.19 |
| 2280 | -0.74 | 1.22 |
| 2285 | -2.24 | 1.26 |
| 2290 | -7.78 | 6.25 |
| 2295 | -26.78 | 27.74 |
| 2300 | -88.56 | 32.59 |
| 2320 | -77.69 | 31.78 |
| 2350 | -73.21 | 43.14 |
| 2380 | -91.55 | 40.37 |
| 2400 | -87.48 | 30.46 |
| 2405 | -26.47 | 25.72 |
| 2410 | -8.34 | 7.46 |
| 2415 | -2.37 | 1.27 |
| 2420 | -0.86 | 1.23 |
| 2450 | -0.55 | 1.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
