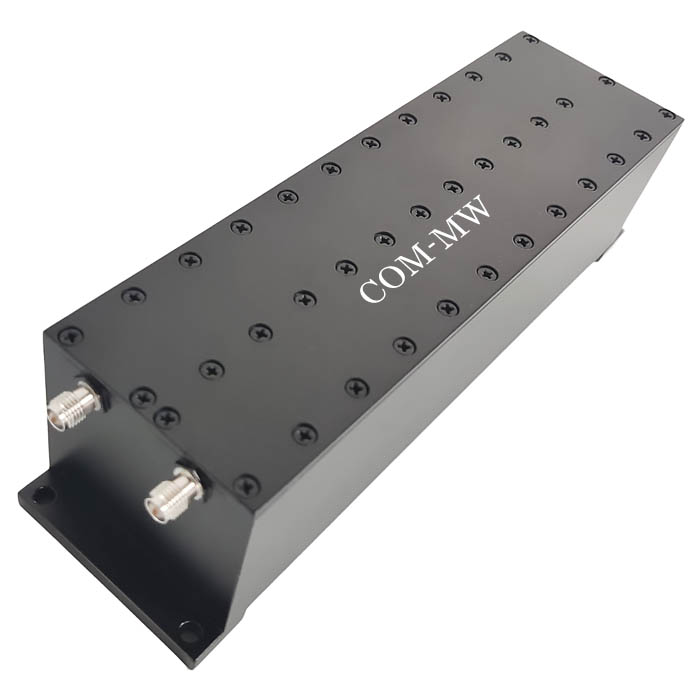

阻带频率2400~2483.5MHz, ≥40dB, 通带频率DC~2390MHz, 2493.5~4000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2400 | ~ | 2483.5 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 2390 | MHz | |
| 通带频率 | 2493.5 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

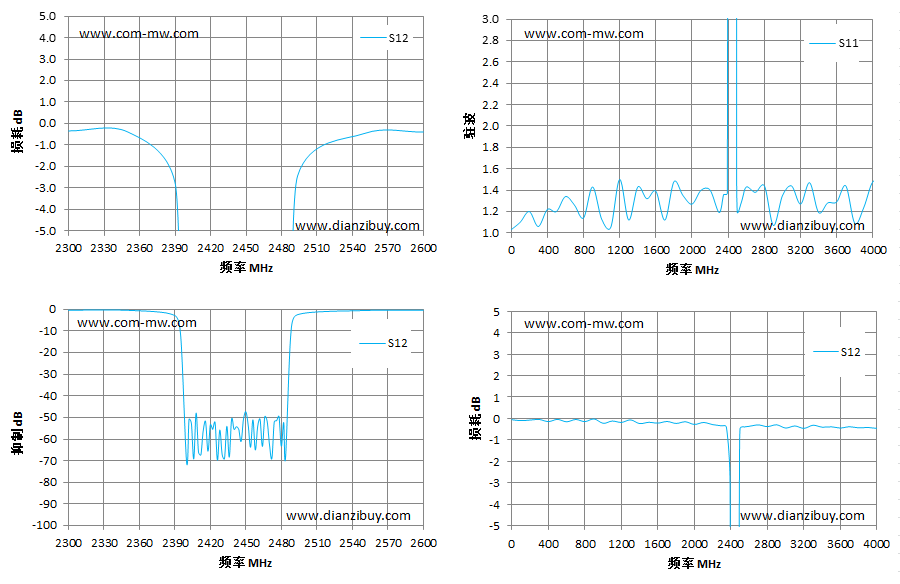

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2300 | -0.34 | 1.19 |
| 2350 | -0.39 | 1.36 |
| 2390 | -2.77 | 1.37 |
| 2395 | -12.41 | 16.27 |
| 2400 | -70.79 | 39.21 |
| 2410 | -65.99 | 42.26 |
| 2430 | -67.20 | 31.92 |
| 2450 | -47.22 | 38.53 |
| 2460 | -54.07 | 45.51 |
| 2470 | -62.57 | 42.21 |
| 2483.5 | -68.82 | 35.17 |
| 2488 | -11.48 | 19.76 |
| 2493.5 | -2.44 | 1.44 |
| 2550 | -0.46 | 1.19 |
| 2600 | -0.39 | 1.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
