阻带频率 2400~2500MHz, ≥60dB, 通带频率 DC~2250MHz, 2633.5~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2400 | ~ | 2500 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2250 | MHz | |
| 通带频率 | 2633.5 | ~ | 18000 | MHz | |
| 通带损耗 | DC-2250 | 2 | dB | ||
| 通带损耗 | 2633.5-18000 | 3 | dB | ||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

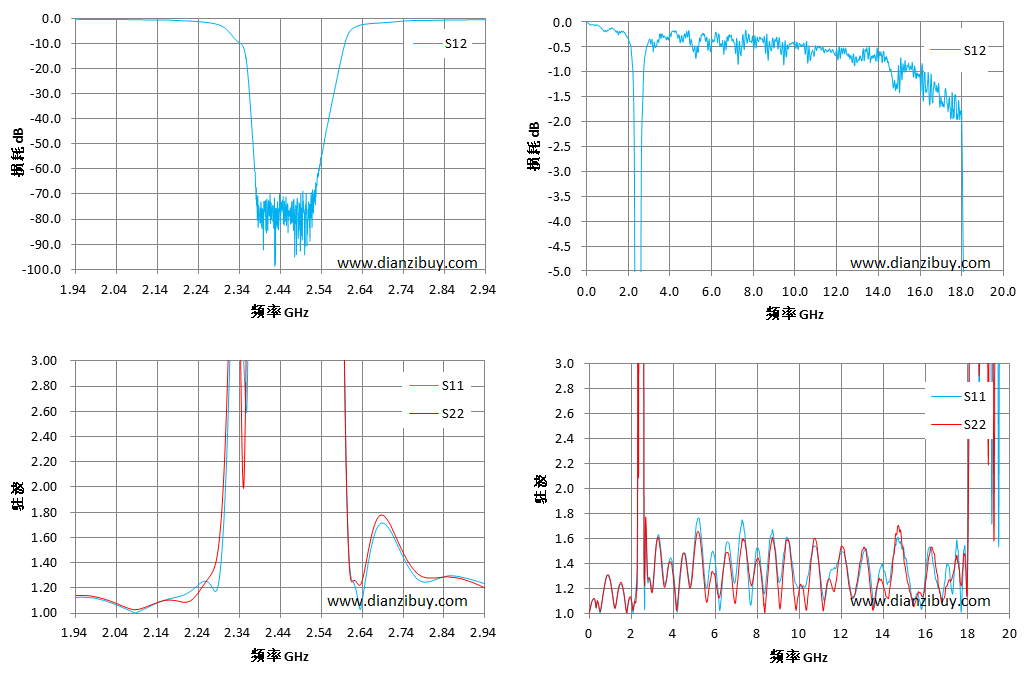

| 频率 GHz | S12 损耗 dB | S11 驻波 | S22 驻波 |
| 0.0003 | -0.005 | 1.005 | 1.005 |
| 2 | -0.33 | 1.11 | 1.12 |
| 2.4 | -76.45 | 17.09 | 18.15 |
| 2.5 | -75.82 | 20.32 | 20.80 |
| 4 | -0.22 | 1.34 | 1.28 |
| 6 | -0.44 | 1.03 | 1.13 |
| 8 | -0.44 | 1.52 | 1.44 |
| 10 | -0.43 | 1.22 | 1.21 |
| 12 | -0.55 | 1.49 | 1.54 |
| 14 | -0.79 | 1.35 | 1.21 |
| 16 | -1.13 | 1.34 | 1.26 |
| 18 | -1.85 | 1.49 | 1.50 |
| 20 | -66.57 | 10.27 | 14.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
