阻带频率2412~2472MHz, ≥60dB, 通带频率DC~2402MHz, 2482~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2412 | ~ | 2472 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2402 | MHz | |
| 通带频率 | 2482 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

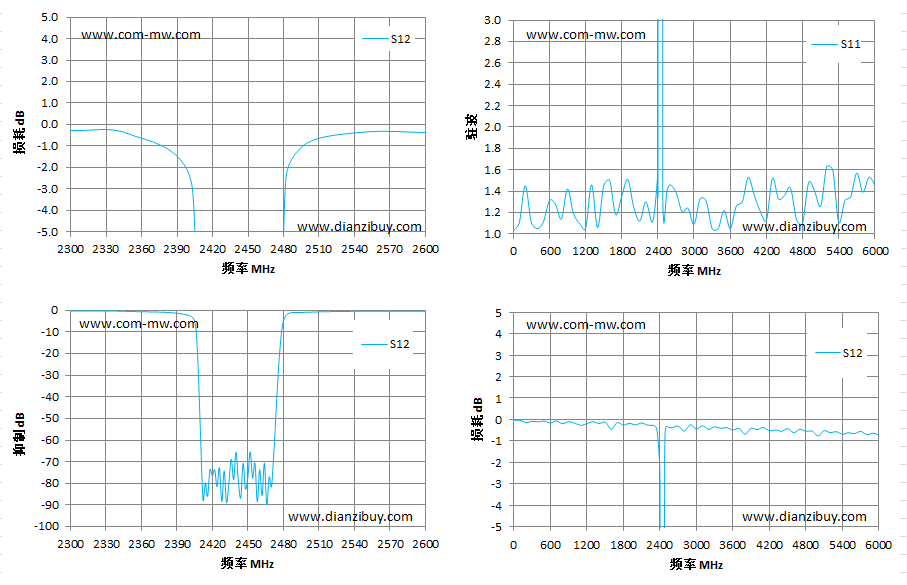

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2300 | -0.27 | 1.11 |
| 2350 | -0.45 | 1.24 |
| 2402 | -2.68 | 1.36 |
| 2407 | -14.78 | 16.83 |
| 2412 | -87.28 | 36.03 |
| 2420 | -76.46 | 33.06 |
| 2440 | -65.56 | 44.66 |
| 2460 | -73.62 | 30.04 |
| 2470 | -81.42 | 42.71 |
| 2472 | -65.68 | 30.31 |
| 2477 | -18.52 | 17.25 |
| 2482 | -2.48 | 1.31 |
| 2500 | -0.85 | 1.12 |
| 2550 | -0.34 | 1.43 |
| 2600 | -0.37 | 1.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
