阻带频率2496~2690MHz, ≥70dB, 通带频率DC~2486MHz, 2700~4000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2496 | ~ | 2690 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 2486 | MHz | |
| 通带频率 | 2700 | ~ | 4000 | MHz | |
| 通带损耗 | 4 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |

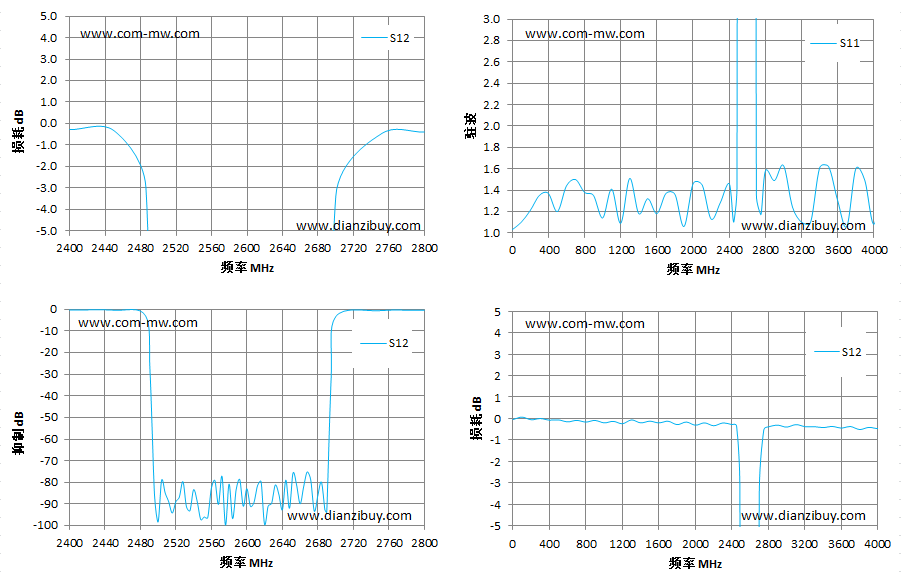

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2400 | -0.28 | 1.46 |
| 2450 | -0.33 | 1.1 |
| 2486 | -2.99 | 1.44 |
| 2491 | -29.23 | 20.41 |
| 2496 | -85.81 | 33.04 |
| 2500 | -98.35 | 43.61 |
| 2540 | -83.36 | 38.02 |
| 2580 | -80.73 | 47.75 |
| 2620 | -99.39 | 31.05 |
| 2660 | -89.89 | 35.11 |
| 2690 | -93.76 | 42.24 |
| 2695 | -31.65 | 18.78 |
| 2700 | -3.38 | 1.36 |
| 2750 | -0.51 | 1.17 |
| 2800 | -0.39 | 1.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
