阻带频率2515~2675MHz, ≥60dB, 通带频率DC~2505MHz, 2685~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2515 | ~ | 2675 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2505 | MHz | |
| 通带频率 | 2685 | ~ | 6000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

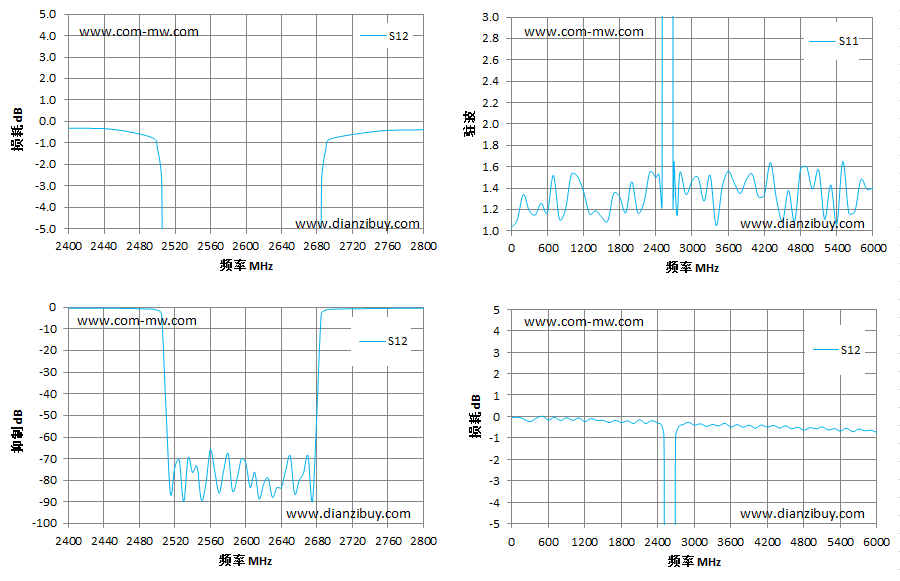

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2450 | -0.36 | 1.53 |
| 2495 | -0.76 | 1.23 |
| 2500 | -1.25 | 1.21 |
| 2505 | -2.89 | 1.34 |
| 2510 | -46.41 | 22.04 |
| 2515 | -86.02 | 40.29 |
| 2550 | -89.18 | 48.51 |
| 2600 | -72.02 | 48.29 |
| 2650 | -68.68 | 32.91 |
| 2675 | -89.65 | 45.97 |
| 2680 | -48.83 | 23.35 |
| 2685 | -2.92 | 1.22 |
| 2690 | -1.27 | 1.38 |
| 2695 | -0.81 | 1.31 |
| 2750 | -0.44 | 1.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
