阻带频率2585~2605MHz, ≥70dB, 通带频率DC~2575MHz, 2615~4000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2585 | ~ | 2605 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 2575 | MHz | |
| 通带频率 | 2615 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

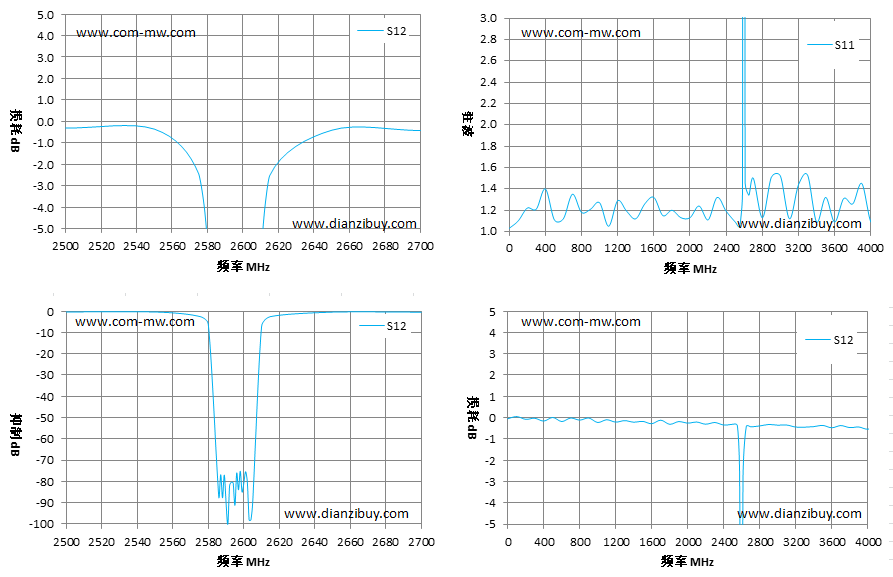

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2500 | -0.31 | 1.09 |
| 2550 | -0.36 | 1.25 |
| 2575 | -2.24 | 1.37 |
| 2580 | -6.29 | 14.35 |
| 2585 | -75.28 | 39.54 |
| 2588 | -87.70 | 46.14 |
| 2590 | -89.89 | 39.05 |
| 2595 | -91.19 | 34.08 |
| 2598 | -75.16 | 44.15 |
| 2600 | -80.74 | 43.32 |
| 2605 | -89.98 | 30.32 |
| 2610 | -7.33 | 16.44 |
| 2615 | -2.37 | 1.45 |
| 2650 | -0.41 | 1.34 |
| 2700 | -0.43 | 1.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
