阻带频率2620~2690MHz, ≥70dB, 通带频率DC~2610MHz, 2700~4000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2620 | ~ | 2690 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 2610 | MHz | |
| 通带频率 | 2700 | ~ | 4000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |

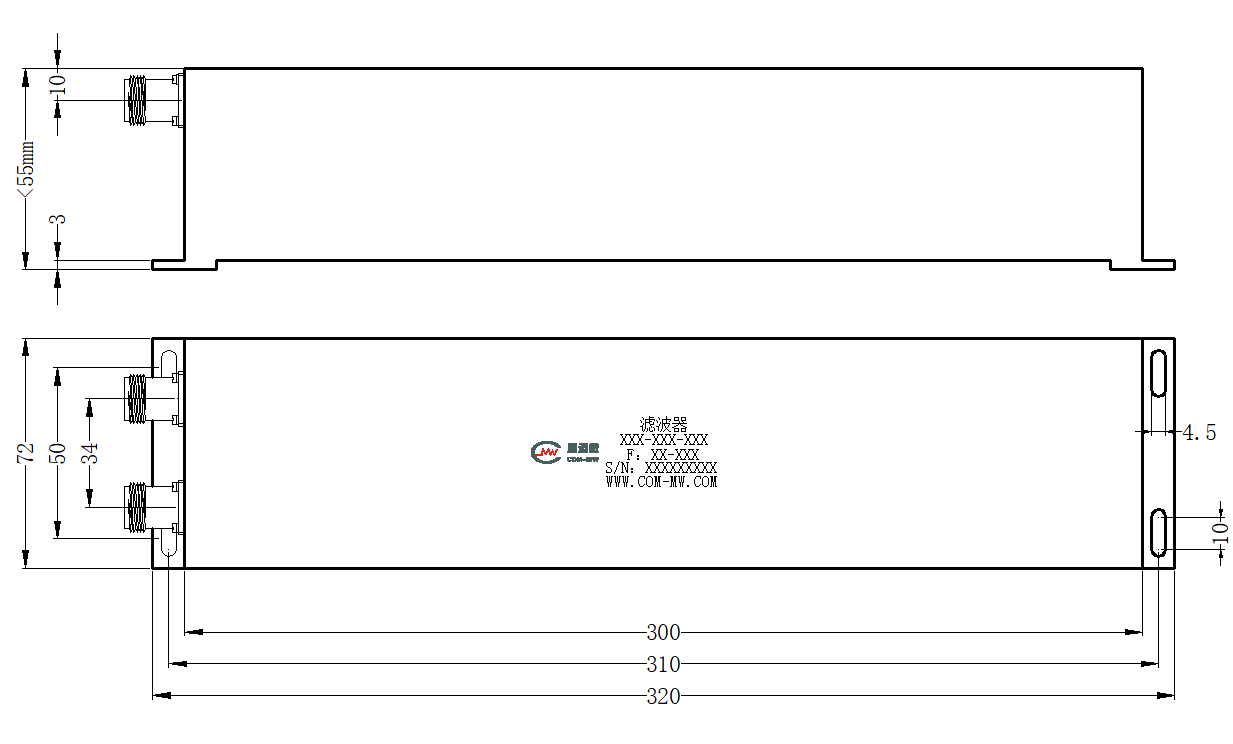

| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

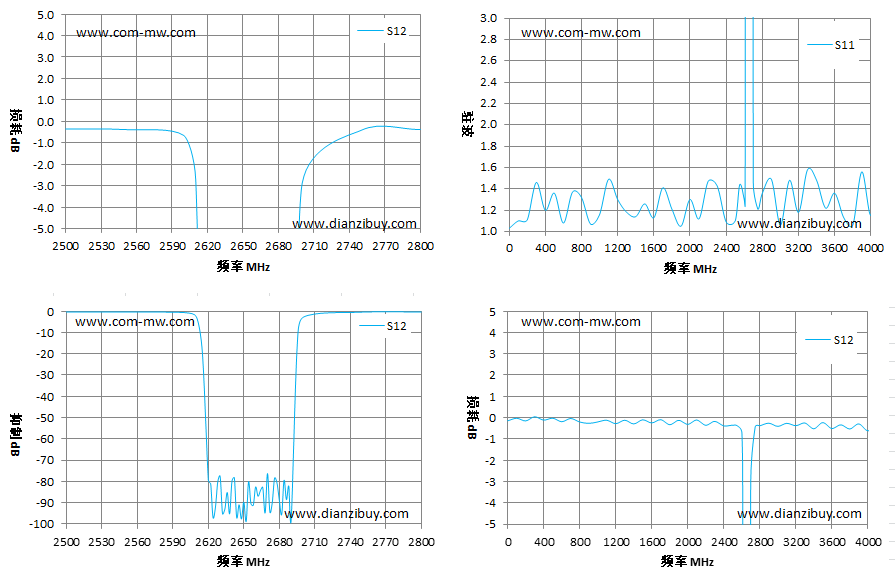

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2500 | -0.35 | 1.1 |
| 2550 | -0.38 | 1.44 |
| 2600 | -0.66 | 1.3 |
| 2610 | -2.86 | 1.24 |
| 2615 | -19.33 | 23.77 |
| 2620 | -90.29 | 35.73 |
| 2630 | -83.18 | 44.01 |
| 2640 | -98.84 | 33.63 |
| 2650 | -90.42 | 31.39 |
| 2660 | -79.78 | 48.96 |
| 2690 | -76.54 | 33.96 |
| 2695 | -17.62 | 26.41 |
| 2700 | -2.93 | 1.45 |
| 2750 | -0.41 | 1.21 |
| 2800 | -0.38 | 1.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
