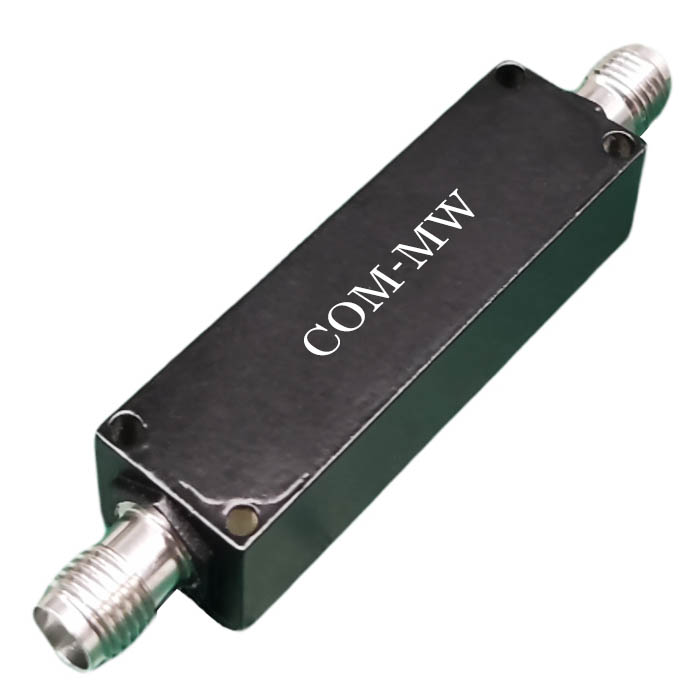

阻带频率313.5~316.5MHz, ≥50dB, 通带频率DC~283.5MHz, 346.6~1200MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 313.5 | ~ | 316.5 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 283.5 | MHz | |
| 通带频率 | 346.6 | ~ | 1200 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |

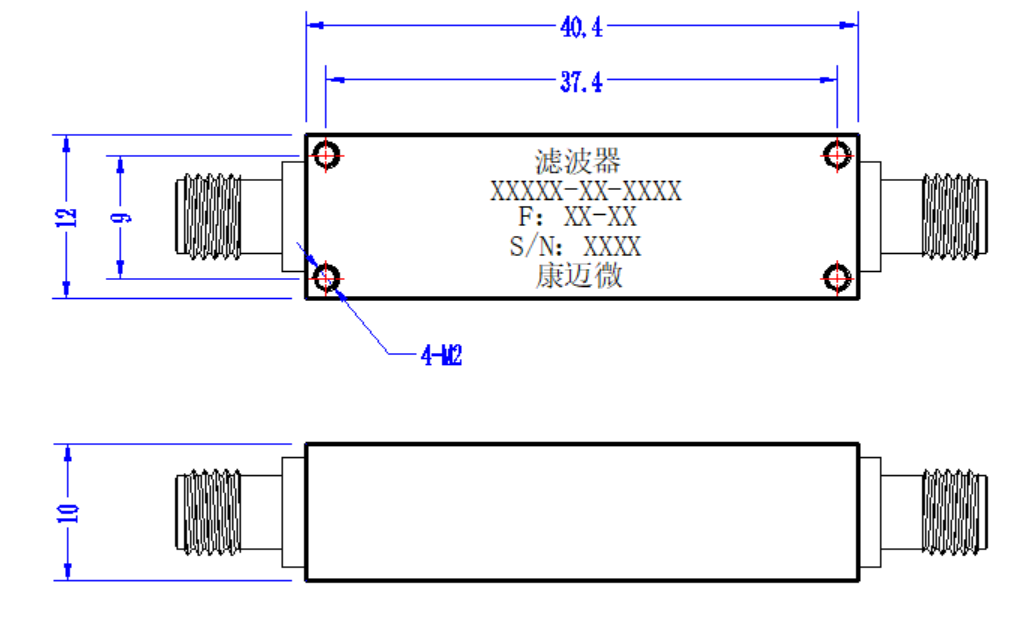

| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

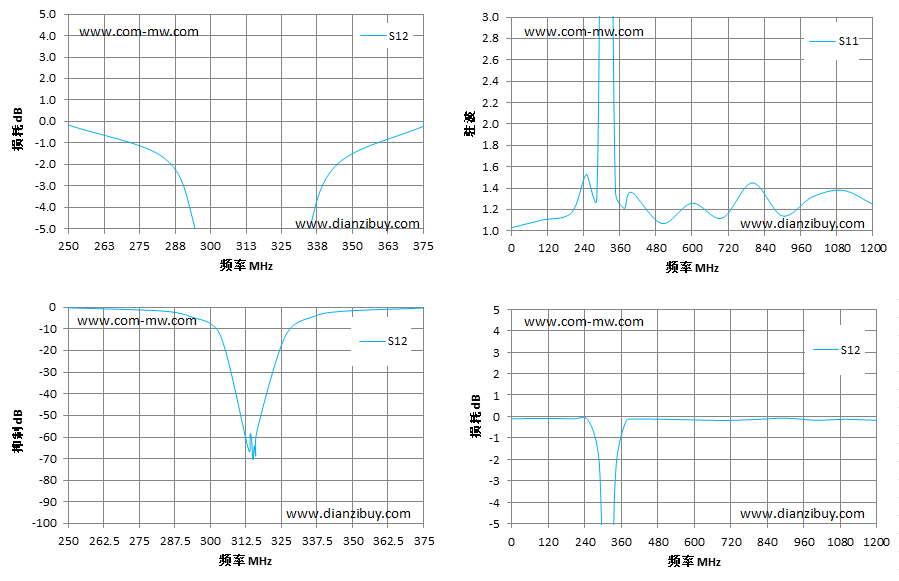

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 250 | -0.16 | 1.53 |
| 283.5 | -1.68 | 1.29 |
| 293.5 | -4.45 | 3.58 |
| 303.5 | -12.76 | 13.66 |
| 313.5 | -65.95 | 35.17 |
| 314 | -58.33 | 31.7 |
| 314.5 | -60.33 | 35.72 |
| 315 | -70.49 | 32.45 |
| 315.5 | -63.91 | 38.09 |
| 316 | -68.65 | 38.62 |
| 316.5 | -56.70 | 39.03 |
| 326.5 | -12.91 | 14.85 |
| 336.5 | -4.14 | 3.76 |
| 346.5 | -1.78 | 1.35 |
| 375 | -0.22 | 1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
