阻带频率3300~3400MHz, ≥60dB, 通带频率DC~3280MHz, 3420~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3400 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3280 | MHz | |
| 通带频率 | 3420 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

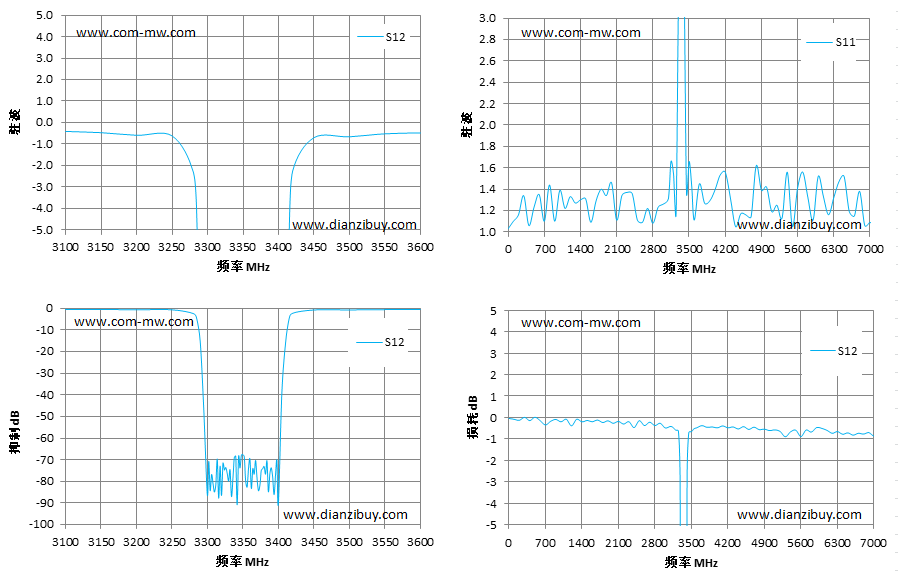

| 频率 MHz | S12 驻波 | S11 驻波 |
|---|---|---|
| 3250 | -0.62 | 1.35 |
| 3280 | -2.31 | 1.26 |
| 3285 | -4.65 | 3.58 |
| 3290 | -15.41 | 9.78 |
| 3295 | -46.47 | 18.85 |
| 3300 | -86.06 | 40.31 |
| 3330 | -79.89 | 36.04 |
| 3360 | -69.65 | 31.2 |
| 3390 | -73.64 | 37.28 |
| 3400 | -90.43 | 30.05 |
| 3405 | -38.93 | 17.47 |
| 3410 | -16.64 | 10.52 |
| 3415 | -5.03 | 4.26 |
| 3420 | -2.24 | 1.28 |
| 3450 | -0.7 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
