阻带频率3300~3500MHz, ≥60dB, 通带频率DC~3280MHz, 3520~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3500 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3280 | MHz | |
| 通带频率 | 3520 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

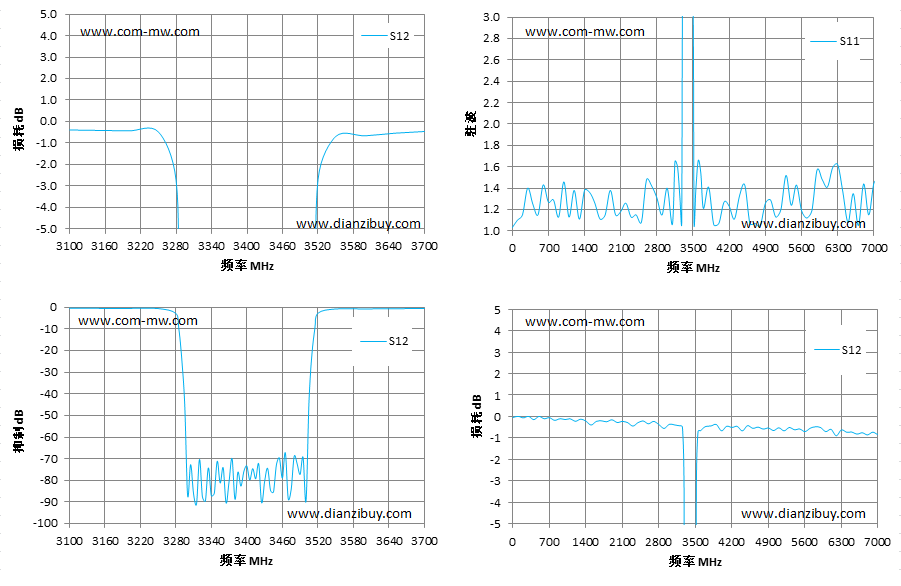

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3250 | -0.48 | 1.52 |
| 3280 | -2.75 | 1.46 |
| 3285 | -9.41 | 9.32 |
| 3290 | -23.66 | 16.29 |
| 3295 | -44.51 | 24.78 |
| 3300 | -86.98 | 35.58 |
| 3360 | -74.11 | 42.88 |
| 3420 | -72.34 | 44.47 |
| 3480 | -68.86 | 41.3 |
| 3500 | -89.65 | 39.4 |
| 3505 | -43.46 | 25.25 |
| 3510 | -21.65 | 14.97 |
| 3515 | -9.65 | 10.62 |
| 3520 | -2.69 | 1.48 |
| 3550 | -0.69 | 1.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
