阻带频率3300~3520MHz, ≥50dB, 通带频率DC~3290MHz, 3530~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3520 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3290 | MHz | |
| 通带频率 | 3530 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

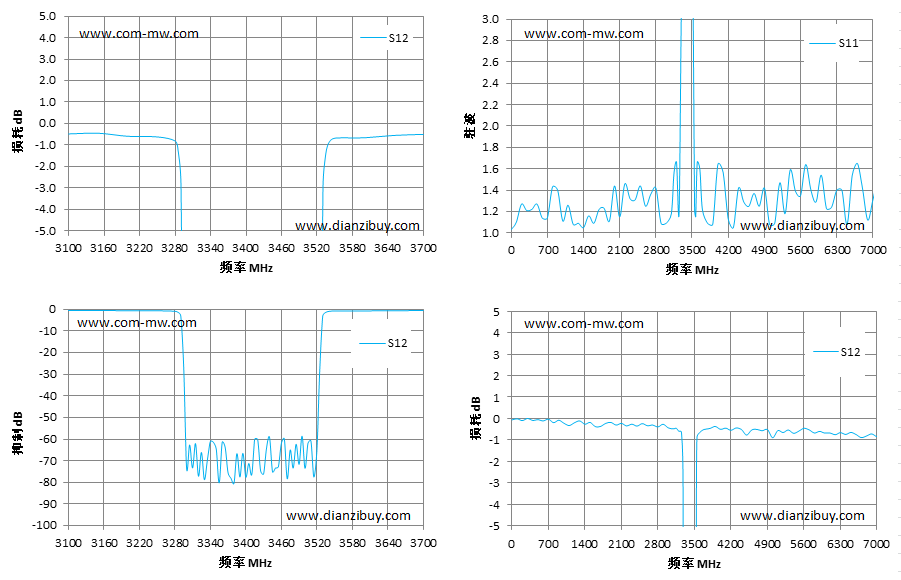

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3250 | -0.62 | 1.55 |
| 3280 | -0.81 | 1.38 |
| 3285 | -1.24 | 7.69 |
| 3290 | -2.85 | 15.37 |
| 3295 | -26.44 | 22.75 |
| 3300 | -73.58 | 49.18 |
| 3350 | -64.54 | 33.3 |
| 3400 | -77.60 | 43.5 |
| 3450 | -73.32 | 39.77 |
| 3520 | -65.48 | 38.06 |
| 3525 | -27.52 | 24.77 |
| 3530 | -2.96 | 16.53 |
| 3535 | -1.37 | 8.85 |
| 3540 | -0.89 | 1.36 |
| 3550 | -0.68 | 1.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
