阻带频率3300~3520MHz, ≥50dB, 通带频率DC~3150MHz, 3670~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3520 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3150 | MHz | |
| 通带频率 | 3670 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

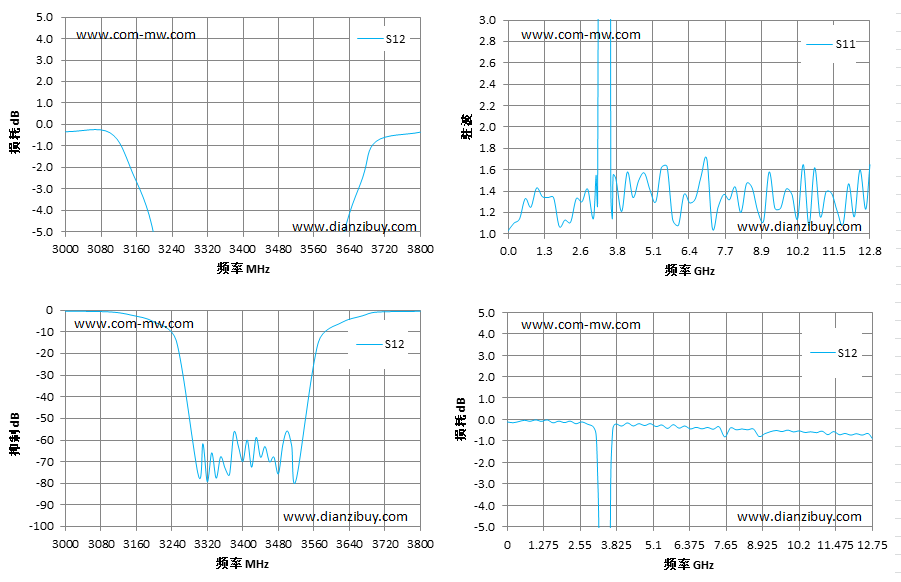

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3000 | -0.33 | 1.14 |
| 3100 | -0.66 | 1.55 |
| 3150 | -2.21 | 1.28 |
| 3200 | -5.28 | 6.68 |
| 3250 | -13.95 | 15.87 |
| 3300 | -76.37 | 45.57 |
| 3350 | -67.68 | 34.2 |
| 3400 | -69.84 | 38.11 |
| 3450 | -62.94 | 39.12 |
| 3520 | -78.35 | 31.47 |
| 3570 | -14.78 | 16.85 |
| 3620 | -5.83 | 7.03 |
| 3670 | -2.44 | 1.35 |
| 3700 | -0.78 | 1.14 |
| 3800 | -0.35 | 1.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
