阻带频率3300~3520MHz, ≥50dB, 通带频率DC~3250MHz, 3570~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3520 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3250 | MHz | |
| 通带频率 | 3570 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

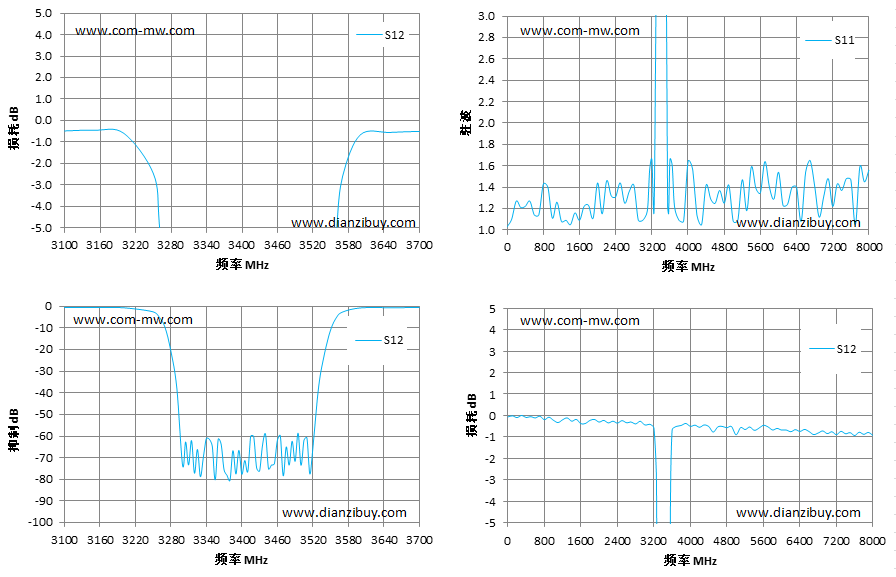

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.59 | 1.44 |
| 3250 | -2.47 | 1.35 |
| 3260 | -4.78 | 5.38 |
| 3270 | -9.47 | 10.63 |
| 3280 | -20.48 | 17.84 |
| 3300 | -73.58 | 45.95 |
| 3350 | -64.54 | 38.97 |
| 3400 | -77.60 | 45.13 |
| 3450 | -73.32 | 35.99 |
| 3520 | -65.48 | 31.64 |
| 3540 | -21.45 | 20.47 |
| 3550 | -10.85 | 11.54 |
| 3560 | -5.03 | 6.63 |
| 3570 | -2.59 | 1.45 |
| 3600 | -0.66 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
