阻带频率3300~3600MHz, ≥50dB, 通带频率DC~3290MHz, 3610~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3600 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3290 | MHz | |
| 通带频率 | 3610 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

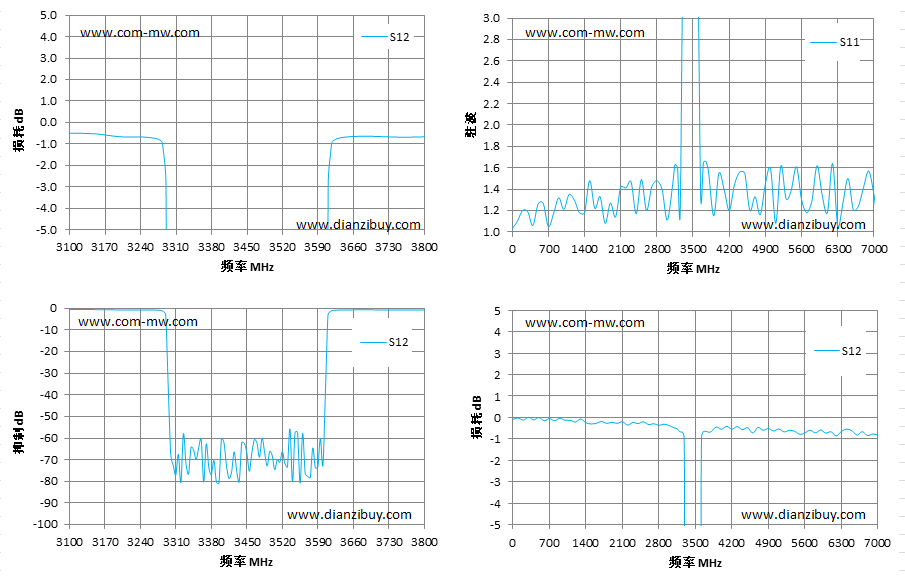

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3250 | -0.68 | 1.39 |
| 3280 | -0.84 | 1.35 |
| 3285 | -1.36 | 3.69 |
| 3290 | -2.88 | 10.63 |
| 3295 | -35.72 | 17.44 |
| 3300 | -67.64 | 30.33 |
| 3350 | -69.90 | 44.42 |
| 3400 | -60.27 | 41.52 |
| 3450 | -66.72 | 43.54 |
| 3600 | -72.41 | 37.49 |
| 3605 | -37.37 | 18.78 |
| 3610 | -2.94 | 11.47 |
| 3615 | -1.38 | 6.61 |
| 3620 | -0.84 | 1.37 |
| 3650 | -0.66 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
