阻带频率3300~3800MHz, ≥60dB, 通带频率DC~3270MHz, 3830~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3270 | MHz | |
| 通带频率 | 3830 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

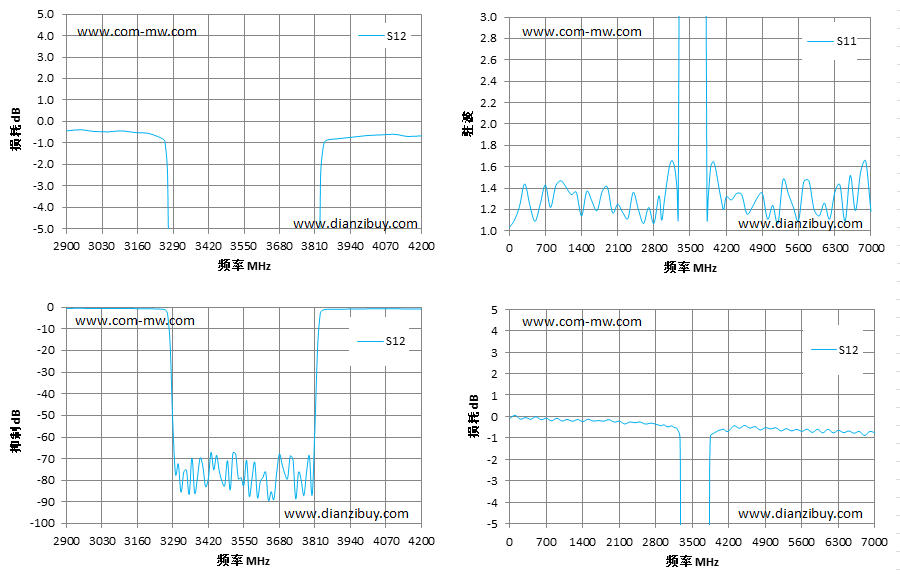

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3250 | -0.79 | 1.59 |
| 3260 | -0.94 | 1.5 |
| 3270 | -2.57 | 1.48 |
| 3280 | -16.38 | 13.94 |
| 3290 | -53.61 | 27.79 |
| 3300 | -77.25 | 33.73 |
| 3400 | -73.60 | 30.26 |
| 3600 | -88.02 | 39.26 |
| 3700 | -76.93 | 44.07 |
| 3800 | -86.85 | 44.95 |
| 3810 | -56.33 | 28.78 |
| 3820 | -18.89 | 15.34 |
| 3830 | -2.62 | 1.46 |
| 3840 | -1.18 | 1.51 |
| 3850 | -0.88 | 1.6 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
