阻带频率3300~4200MHz, ≥50dB, 通带频率DC~3250MHz, 4250~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3250 | MHz | |
| 通带频率 | 4250 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

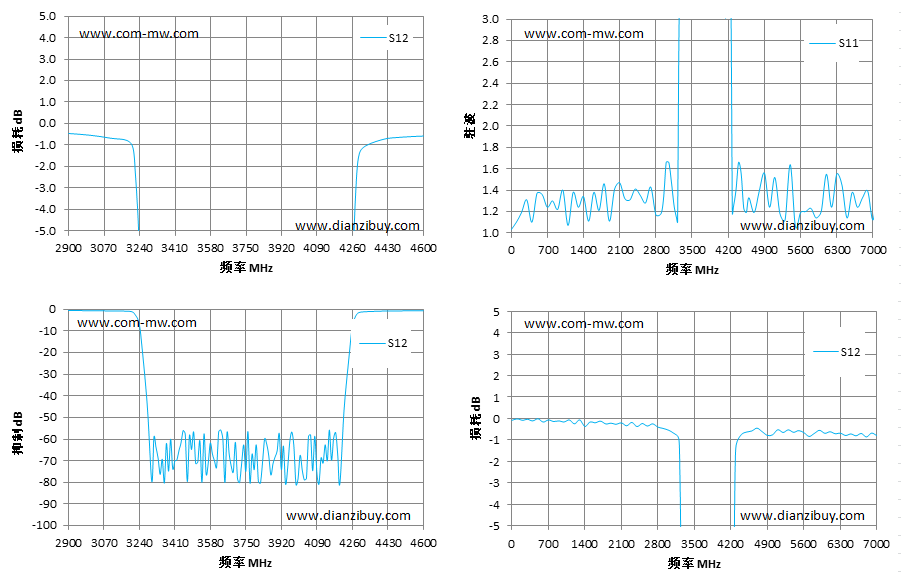

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.68 | 1.49 |
| 3250 | -2.29 | 1.45 |
| 3260 | -4.75 | 7.41 |
| 3270 | -6.68 | 14.87 |
| 3280 | -24.47 | 21.76 |
| 3300 | -79.64 | 41.22 |
| 3500 | -56.60 | 37.86 |
| 3700 | -61.41 | 39.72 |
| 3900 | -65.37 | 38.96 |
| 4200 | -80.78 | 42.88 |
| 4220 | -25.85 | 23.82 |
| 4230 | -16.87 | 15.49 |
| 4240 | -7.48 | 8.37 |
| 4250 | -2.16 | 1.34 |
| 4300 | -0.75 | 1.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
