阻带频率3300~4200MHz, ≥50dB, 通带频率DC~3220MHz, 4280~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3220 | MHz | |
| 通带频率 | 4280 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

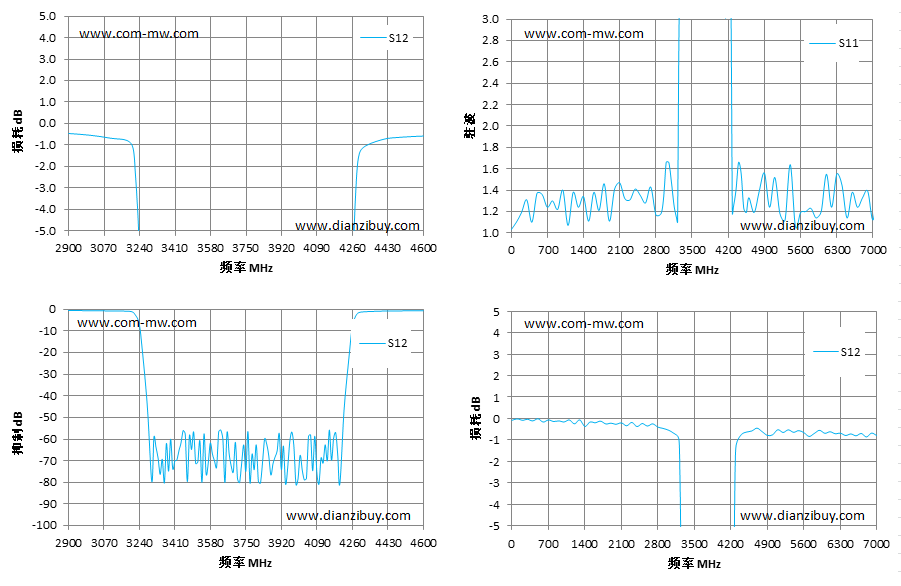

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.94 | 1.49 |
| 3220 | -2.37 | 1.45 |
| 3240 | -6.68 | 7.41 |
| 3260 | -24.47 | 14.87 |
| 3280 | -46.88 | 21.76 |
| 3300 | -79.65 | 39.33 |
| 3500 | -56.609 | 39.02 |
| 3700 | -61.41 | 40.24 |
| 3900 | -65.37 | 42.89 |
| 4200 | -80.78 | 39.17 |
| 4220 | -46.86 | 23.82 |
| 4240 | -25.85 | 15.49 |
| 4260 | -7.67 | 8.37 |
| 4280 | -2.34 | 1.34 |
| 4300 | -1.23 | 1.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
