阻带频率3400~3500MHz, ≥50dB, 通带频率DC~3390MHz, 3510~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3400 | ~ | 3500 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3390 | MHz | |
| 通带频率 | 3510 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

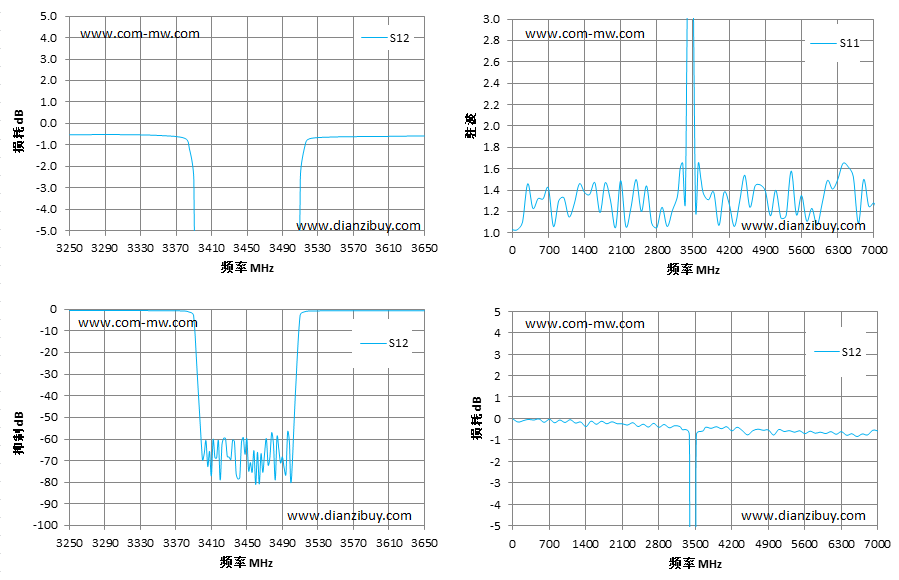

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.55 | 1.48 |
| 3380 | -0.69 | 1.32 |
| 3385 | -1.18 | 7.66 |
| 3390 | -2.66 | 21.43 |
| 3395 | -35.77 | 33.77 |
| 3400 | -69.49 | 40.18 |
| 3420 | -78.88 | 40.82 |
| 3450 | -59.65 | 36.43 |
| 3480 | -62.48 | 37.45 |
| 3500 | -79.57 | 39.52 |
| 3505 | -36.41 | 28.34 |
| 3510 | -2.58 | 10.47 |
| 3515 | -1.08 | 6.46 |
| 3520 | -0.71 | 1.34 |
| 3550 | -0.62 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
