阻带频率3400~3600MHz, ≥60dB, 通带频率DC~3380MHz, 3620~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3400 | ~ | 3600 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3380 | MHz | |
| 通带频率 | 3620 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

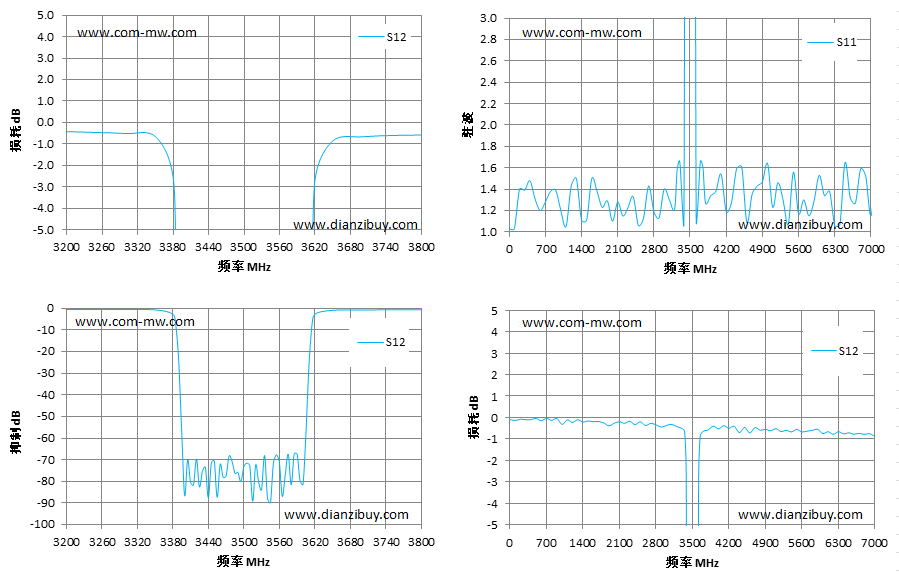

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.65 | 1.49 |
| 3380 | -2.54 | 1.44 |
| 3385 | -7.56 | 8.86 |
| 3390 | -24.58 | 16.41 |
| 3395 | -56.72 | 28.75 |
| 3400 | -86.56 | 36.94 |
| 3450 | -70.47 | 40.13 |
| 3500 | -73.11 | 37.36 |
| 3550 | -71.46 | 48.48 |
| 3600 | -81.35 | 37.98 |
| 3605 | -57.37 | 22.37 |
| 3610 | -26.78 | 15.44 |
| 3615 | -8.13 | 9.96 |
| 3620 | -2.64 | 1.37 |
| 3650 | -0.85 | 1.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
