阻带频率3410~3490MHz, ≥50dB, 通带频率DC~3400MHz, 3500~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3410 | ~ | 3490 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3400 | MHz | |
| 通带频率 | 3500 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

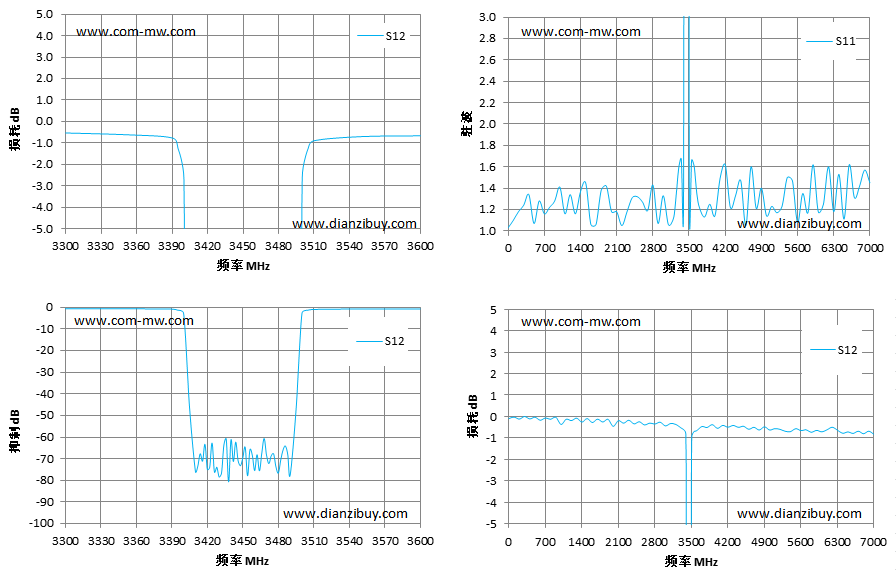

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.61 | 1.49 |
| 3390 | -0.76 | 1.37 |
| 3395 | -1.25 | 5.29 |
| 3400 | -2.68 | 17.45 |
| 3405 | -46.35 | 26.78 |
| 3410 | -76.04 | 33.71 |
| 3430 | -78.46 | 44.56 |
| 3450 | -69.53 | 39.06 |
| 3470 | -68.25 | 33.86 |
| 3490 | -77.46 | 32.67 |
| 3495 | -46.85 | 23.81 |
| 3500 | -2.61 | 11.18 |
| 3505 | -1.25 | 6.53 |
| 3510 | -0.89 | 1.37 |
| 3550 | -0.7 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
