阻带频率3410~3610MHz, ≥50dB, 通带频率DC~3360MHz, 3660~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3410 | ~ | 3610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3360 | MHz | |
| 通带频率 | 3660 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

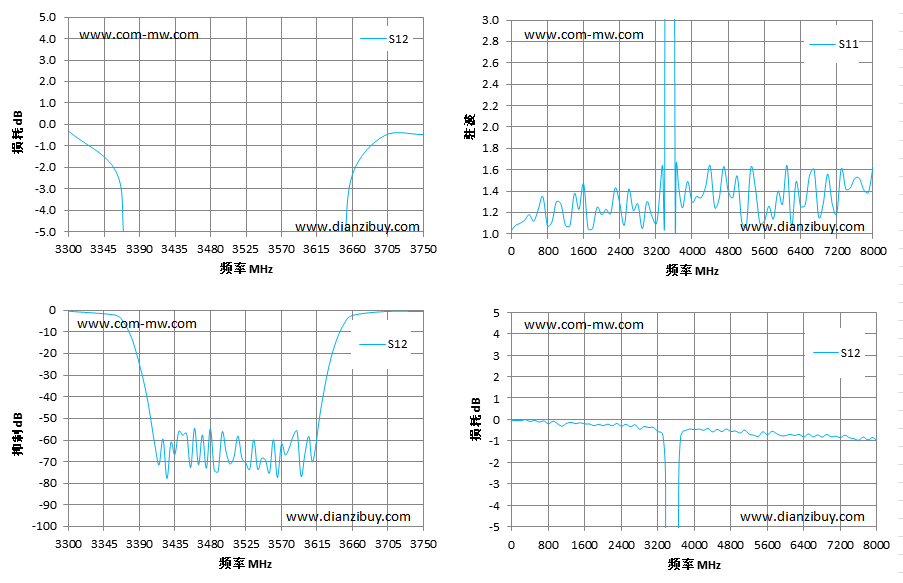

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3300 | -0.31 | 1.47 |
| 3360 | -2.18 | 1.36 |
| 3370 | -5.41 | 4.41 |
| 3380 | -12.47 | 13.66 |
| 3390 | -24.66 | 22.48 |
| 3410 | -62.85 | 32.09 |
| 3450 | -56.87 | 31.08 |
| 3500 | -65.49 | 37.37 |
| 3550 | -75.13 | 35.65 |
| 3610 | -69.76 | 45.7 |
| 3630 | -26.26 | 26.72 |
| 3640 | -13.66 | 10.85 |
| 3650 | -5.85 | 6.33 |
| 3660 | -2.31 | 1.44 |
| 3700 | -0.52 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
