阻带频率3410~3700MHz, ≥60dB, 通带频率DC~3395MHz, 3715~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3410 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3395 | MHz | |
| 通带频率 | 3715 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

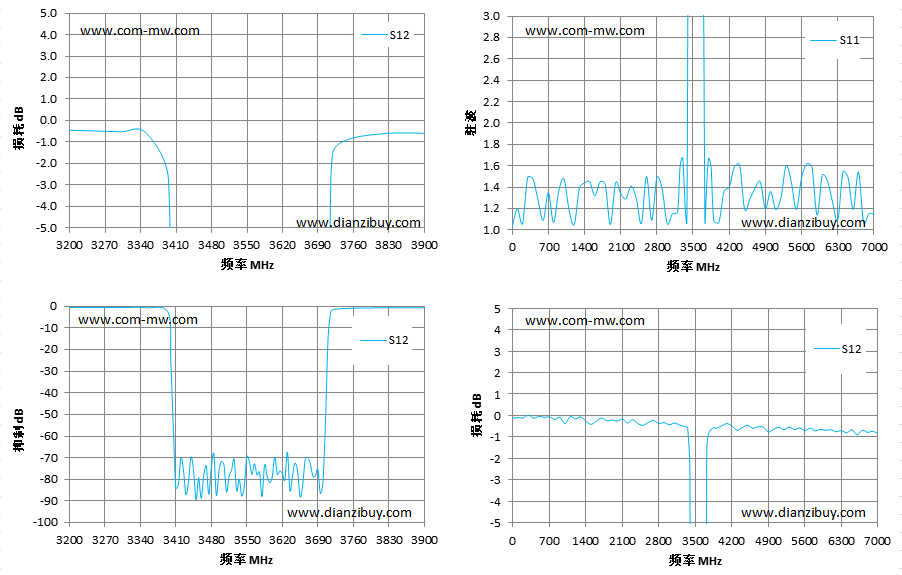

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3300 | -0.52 | 1.41 |
| 3350 | -0.56 | 1.46 |
| 3395 | -2.77 | 1.48 |
| 3400 | -24.62 | 13.17 |
| 3405 | -55.38 | 27.29 |
| 3410 | -84.06 | 43.77 |
| 3450 | -89.39 | 34.44 |
| 3500 | -71.56 | 31.9 |
| 3600 | -78.93 | 43.11 |
| 3700 | -91.59 | 39.37 |
| 3705 | -53.18 | 28.41 |
| 3710 | -15.45 | 16.35 |
| 3715 | -2.89 | 1.46 |
| 3720 | -1.41 | 1.51 |
| 3750 | -0.87 | 1.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
