阻带频率3410~3700MHz, ≥50dB, 通带频率DC~3360MHz, 3750~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3410 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3360 | MHz | |
| 通带频率 | 3750 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

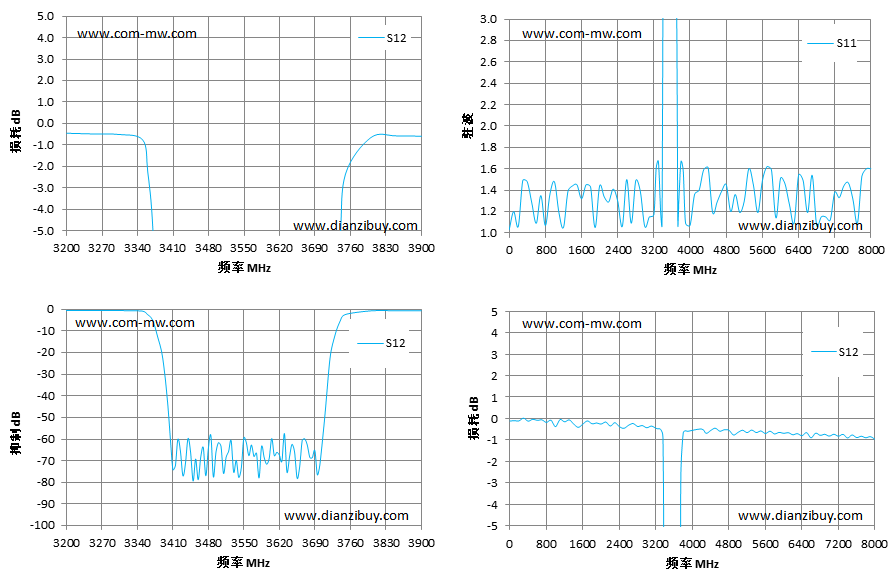

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.76 | 1.39 |
| 3360 | -2.25 | 1.34 |
| 3370 | -4.87 | 3.13 |
| 3380 | -12.48 | 11.41 |
| 3390 | -22.41 | 20.76 |
| 3410 | -74.29 | 49.9 |
| 3450 | -79.39 | 49.92 |
| 3500 | -61.56 | 40.27 |
| 3600 | -68.93 | 48.7 |
| 3700 | -71.59 | 43.96 |
| 3720 | -22.46 | 17.66 |
| 3730 | -11.72 | 8.29 |
| 3740 | -5.25 | 3.07 |
| 3750 | -2.35 | 1.37 |
| 3800 | -0.65 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
