阻带频率3420~3800MHz, ≥60dB, 通带频率DC~3405MHz, 3815~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3420 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3405 | MHz | |
| 通带频率 | 3815 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

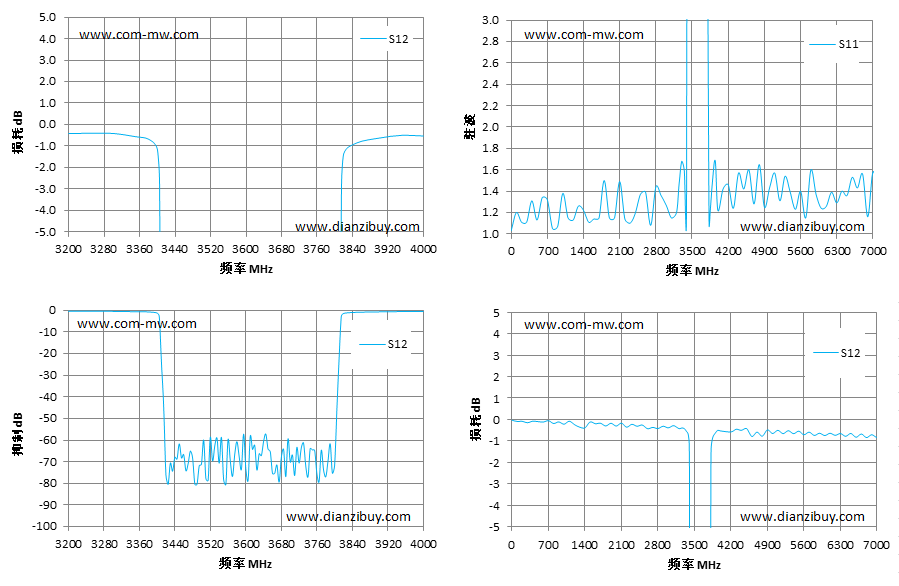

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.56 | 1.66 |
| 3400 | -1.15 | 1.52 |
| 3405 | -2.74 | 1.48 |
| 3410 | -24.48 | 13.19 |
| 3415 | -44.76 | 21.78 |
| 3420 | -76.10 | 46.1 |
| 3550 | -78.32 | 30.18 |
| 3650 | -64.08 | 38.81 |
| 3750 | -64.54 | 43.44 |
| 3800 | -71.65 | 35.88 |
| 3805 | -46.51 | 22.44 |
| 3810 | -22.71 | 15.38 |
| 3815 | -2.89 | 1.54 |
| 3820 | -1.36 | 1.46 |
| 3850 | -0.85 | 1.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
