阻带频率3420~3800MHz, ≥50dB, 通带频率DC~3120MHz, 4100~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3420 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3120 | MHz | |
| 通带频率 | 4100 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

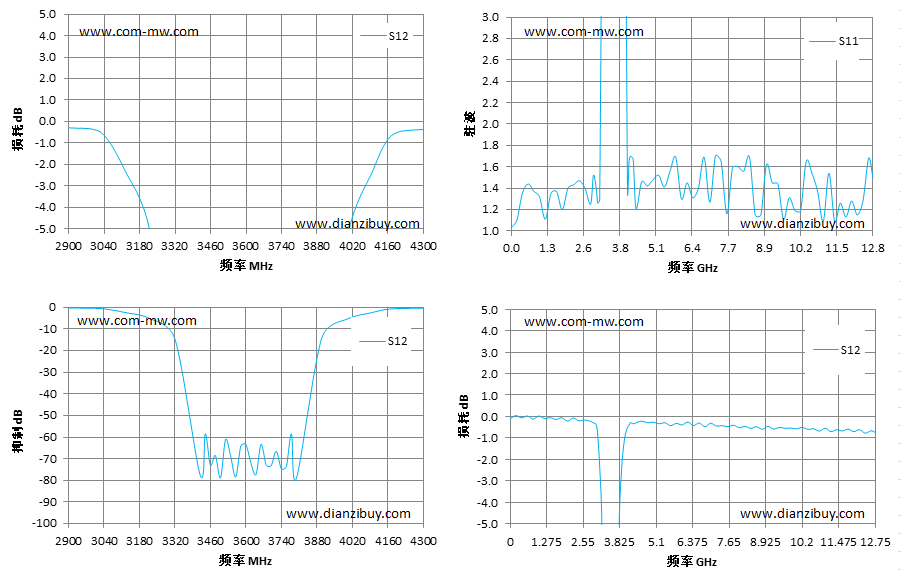

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2900 | -0.29 | 1.52 |
| 3000 | -0.37 | 1.39 |
| 3050 | -0.78 | 1.26 |
| 3120 | -2.23 | 1.29 |
| 3220 | -5.07 | 5.88 |
| 3320 | -14.41 | 17.76 |
| 3420 | -77.53 | 42.48 |
| 3600 | -63.26 | 49.17 |
| 3800 | -78.77 | 36.46 |
| 3900 | -13.86 | 17.01 |
| 4000 | -5.33 | 6.61 |
| 4100 | -2.28 | 1.36 |
| 4150 | -0.99 | 1.64 |
| 4200 | -0.49 | 1.7 |
| 4300 | -0.36 | 1.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
