阻带频率3420~3800MHz, ≥50dB, 通带频率DC~3370MHz, 3850~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3420 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3370 | MHz | |
| 通带频率 | 3850 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

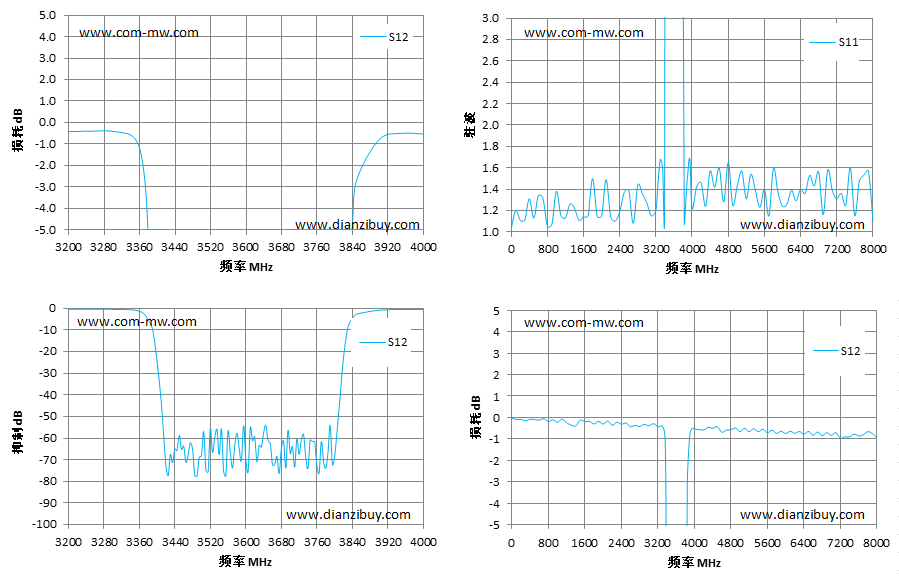

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.76 | 1.56 |
| 3370 | -2.37 | 1.45 |
| 3380 | -5.43 | 6.35 |
| 3390 | -9.7 | 10.48 |
| 3400 | -24.48 | 19.36 |
| 3420 | -73.10 | 38.22 |
| 3500 | -68.17 | 42.65 |
| 3600 | -70.17 | 44.52 |
| 3700 | -67.11 | 49.09 |
| 3800 | -68.65 | 47.39 |
| 3820 | -22.71 | 16.63 |
| 3830 | -8.53 | 9.96 |
| 3840 | -4.65 | 3.42 |
| 3850 | -2.63 | 1.36 |
| 3900 | -0.79 | 1.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
