阻带频率3450~3550MHz, ≥50dB, 通带频率DC~3300MHz, 3700~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3550 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3300 | MHz | |
| 通带频率 | 3700 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

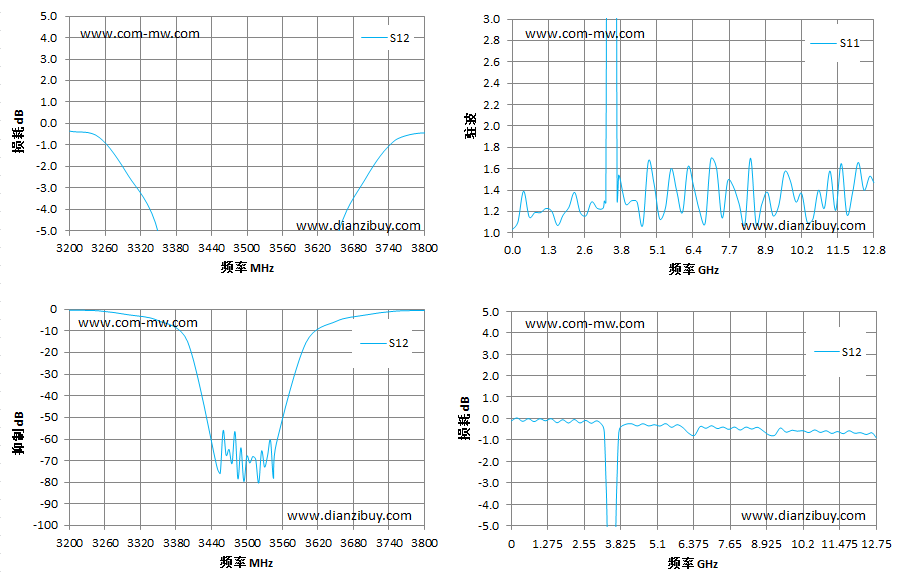

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.35 | 1.23 |
| 3250 | -0.64 | 1.3 |
| 3300 | -2.46 | 1.28 |
| 3350 | -5.13 | 6.62 |
| 3400 | -14.88 | 16.76 |
| 3450 | -73.36 | 40.11 |
| 3470 | -64.72 | 44.47 |
| 3500 | -67.87 | 39.06 |
| 3530 | -72.91 | 47.65 |
| 3550 | -61.86 | 38.13 |
| 3600 | -15.31 | 17.33 |
| 3650 | -5.57 | 7.49 |
| 3700 | -2.58 | 1.31 |
| 3750 | -0.78 | 1.54 |
| 3800 | -0.43 | 1.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
