阻带频率3450~3550MHz, ≥60dB, 通带频率DC~3430MHz, 3570~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3550 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3430 | MHz | |
| 通带频率 | 3570 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

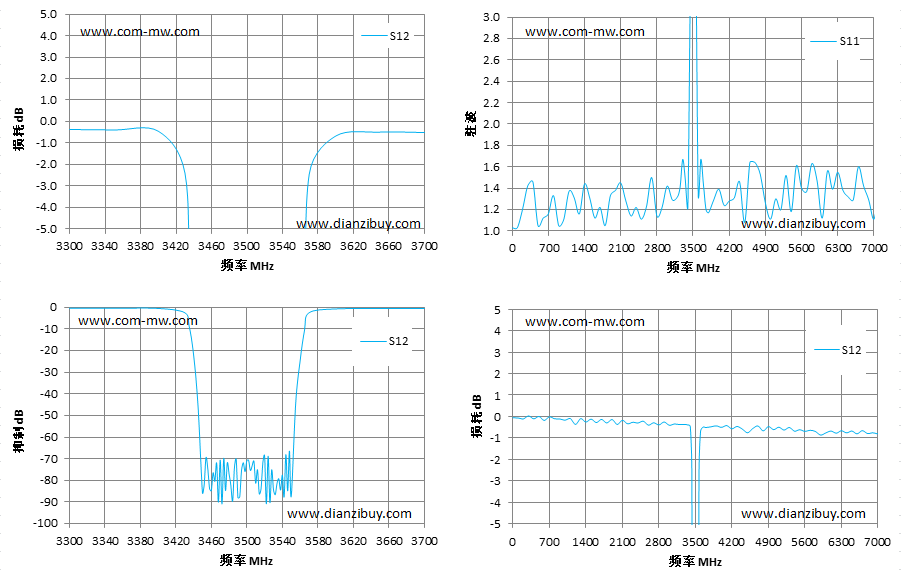

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.45 | 1.38 |
| 3430 | -2.41 | 1.33 |
| 3435 | -8.55 | 6.46 |
| 3440 | -21.77 | 13.63 |
| 3445 | -45.41 | 21.72 |
| 3450 | -85.65 | 30.43 |
| 3470 | -70.54 | 48.63 |
| 3500 | -70.85 | 32.62 |
| 3530 | -84.31 | 49.83 |
| 3550 | -87.30 | 40.51 |
| 3555 | -44.56 | 24.43 |
| 3560 | -24.76 | 15.77 |
| 3565 | -10.43 | 8.27 |
| 3570 | -2.46 | 1.39 |
| 3600 | -0.67 | 1.43 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
