阻带频率3450~3550MHz, ≥50dB, 通带频率DC~3400MHz, 3600~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3550 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3400 | MHz | |
| 通带频率 | 3600 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

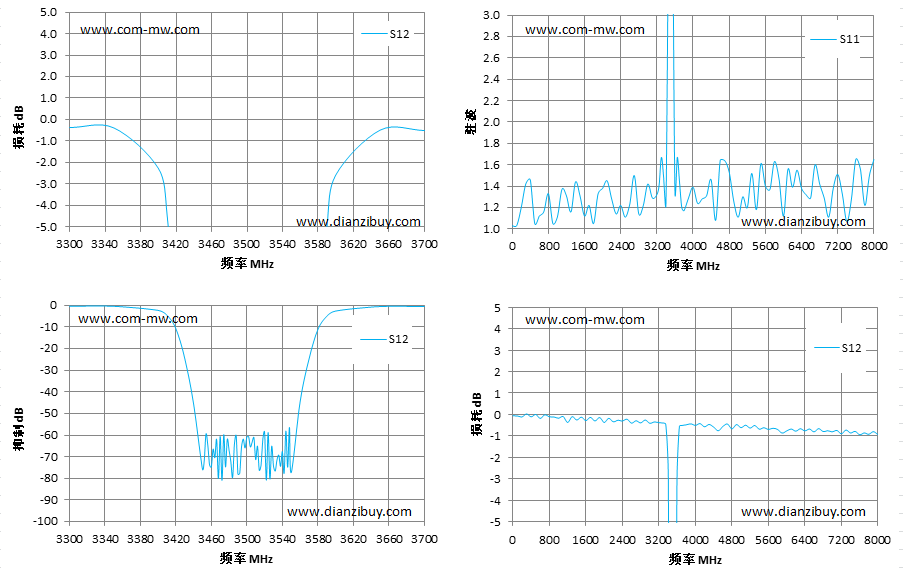

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3350 | -0.39 | 1.41 |
| 3400 | -2.27 | 1.44 |
| 3410 | -4.51 | 4.69 |
| 3420 | -10.63 | 10.81 |
| 3430 | -24.38 | 18.65 |
| 3450 | -75.65 | 43.06 |
| 3480 | -66.97 | 32.72 |
| 3500 | -60.85 | 43.14 |
| 3530 | -74.31 | 43.26 |
| 3550 | -77.30 | 34.89 |
| 3570 | -24.85 | 21.33 |
| 3580 | -11.13 | 9.76 |
| 3590 | -5.03 | 4.57 |
| 3600 | -2.58 | 1.38 |
| 3650 | -0.49 | 1.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
