阻带频率3450~3650MHz, ≥50dB, 通带频率DC~3300MHz, 3800~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3650 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3300 | MHz | |
| 通带频率 | 3800 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

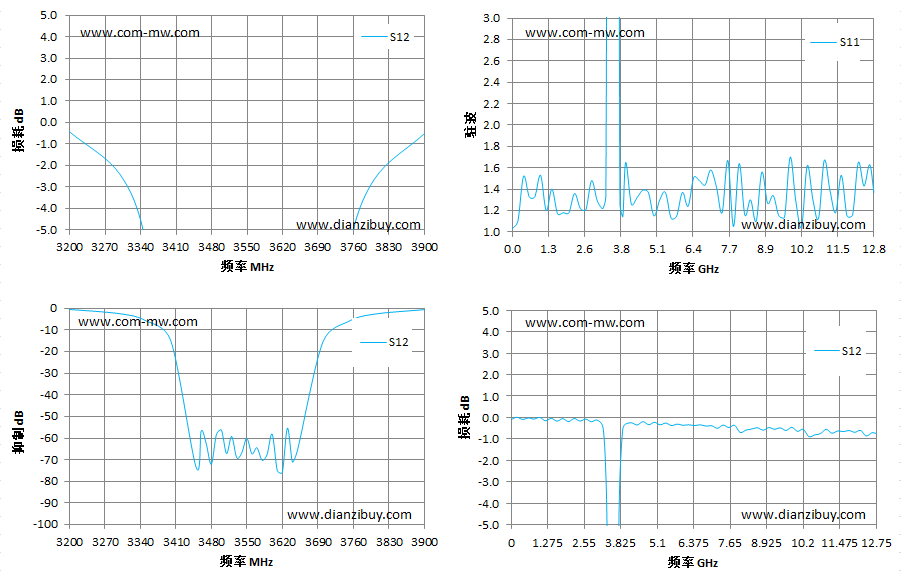

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.43 | 1.22 |
| 3300 | -2.43 | 1.33 |
| 3350 | -5.58 | 6.54 |
| 3400 | -14.83 | 16.86 |
| 3450 | -73.42 | 47.51 |
| 3480 | -72.03 | 43.39 |
| 3500 | -56.32 | 43.71 |
| 3550 | -60.07 | 49.13 |
| 3600 | -58.10 | 48.18 |
| 3630 | -55.34 | 37.94 |
| 3650 | -65.43 | 43.98 |
| 3700 | -15.45 | 17.38 |
| 3750 | -6.03 | 7.33 |
| 3800 | -2.67 | 1.26 |
| 3900 | -0.51 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
