阻带频率3450~3650MHz, ≥50dB, 通带频率DC~3400MHz, 3700~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3650 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3400 | MHz | |
| 通带频率 | 3700 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

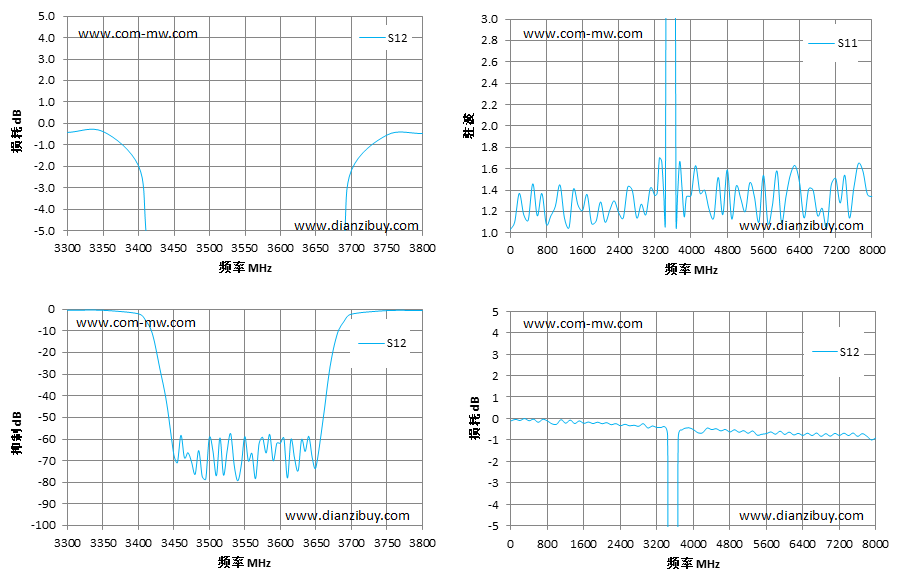

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -1.98 | 1.49 |
| 3410 | -4.85 | 1.47 |
| 3420 | -11.42 | 8.85 |
| 3430 | -26.85 | 11.65 |
| 3440 | -43.35 | 24.52 |
| 3450 | -67.16 | 46.86 |
| 3500 | -59.31 | 41.85 |
| 3550 | -55.73 | 38.38 |
| 3600 | -61.93 | 35.86 |
| 3650 | -73.07 | 33.62 |
| 3660 | -51.38 | 21.68 |
| 3670 | -26.47 | 13.44 |
| 3680 | -11.43 | 9.36 |
| 3690 | -5.34 | 1.45 |
| 3700 | -2.16 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
