阻带频率3450~3700MHz, ≥50dB, 通带频率DC~3150MHz, 4000~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3150 | MHz | |
| 通带频率 | 4000 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
板块具体内容

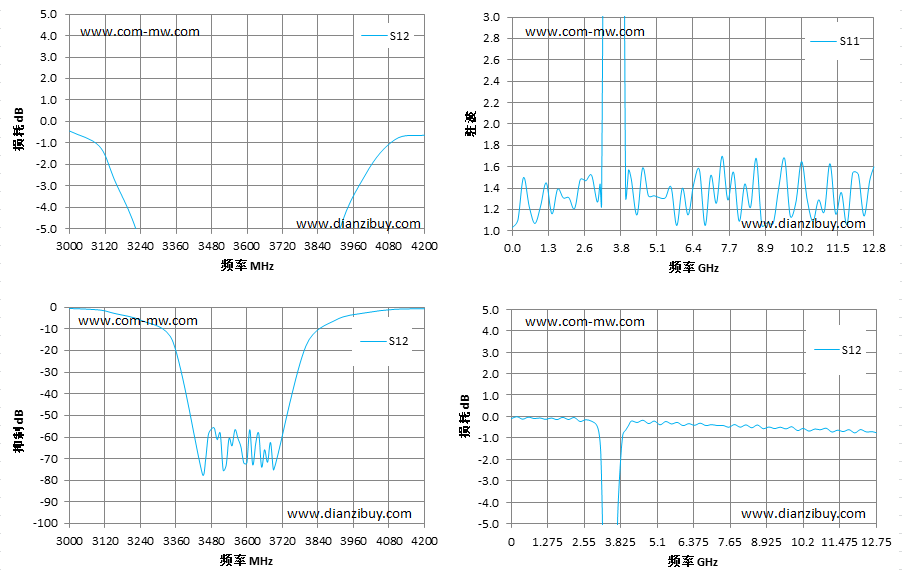

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3000 | -0.44 | 1.27 |
| 3100 | -1.14 | 1.44 |
| 3150 | -2.66 | 1.24 |
| 3250 | -6.33 | 6.44 |
| 3350 | -15.75 | 16.86 |
| 3450 | -77.08 | 31.38 |
| 3500 | -61.14 | 35.79 |
| 3550 | -64.01 | 44.87 |
| 3600 | -71.94 | 37.92 |
| 3700 | -70.77 | 34.5 |
| 3800 | -17.69 | 18.33 |
| 3900 | -5.85 | 7.48 |
| 4000 | -2.48 | 1.32 |
| 4100 | -0.84 | 1.57 |
| 4200 | -0.63 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
