阻带频率3450~3700MHz, ≥70dB, 通带频率DC~3420MHz, 3730~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3450 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3420 | MHz | |
| 通带频率 | 3730 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

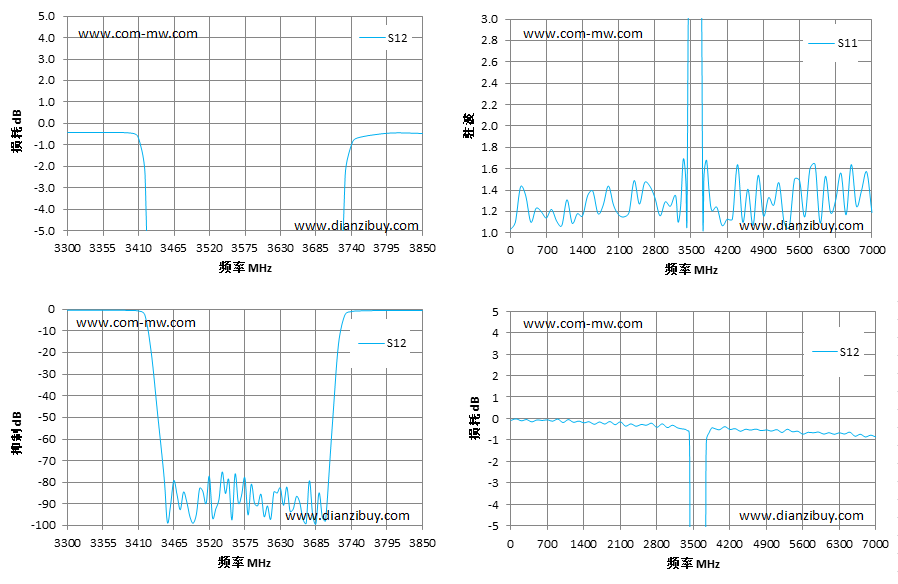

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.45 | 1.53 |
| 3410 | -0.69 | 1.45 |
| 3420 | -2.38 | 1.36 |
| 3430 | -19.66 | 14.95 |
| 3440 | -48.67 | 26.73 |
| 3450 | -77.83 | 38.73 |
| 3500 | -94.60 | 41.53 |
| 3600 | -85.43 | 39.01 |
| 3650 | -92.29 | 37.02 |
| 3700 | -97.69 | 36.87 |
| 3710 | -55.65 | 22.47 |
| 3720 | -16.25 | 13.67 |
| 3730 | -2.45 | 1.48 |
| 3740 | -0.98 | 1.51 |
| 3750 | -0.66 | 1.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
