阻带频率3480~3800MHz, ≥50dB, 通带频率DC~3465MHz, 3815~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3480 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3465 | MHz | |
| 通带频率 | 3815 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

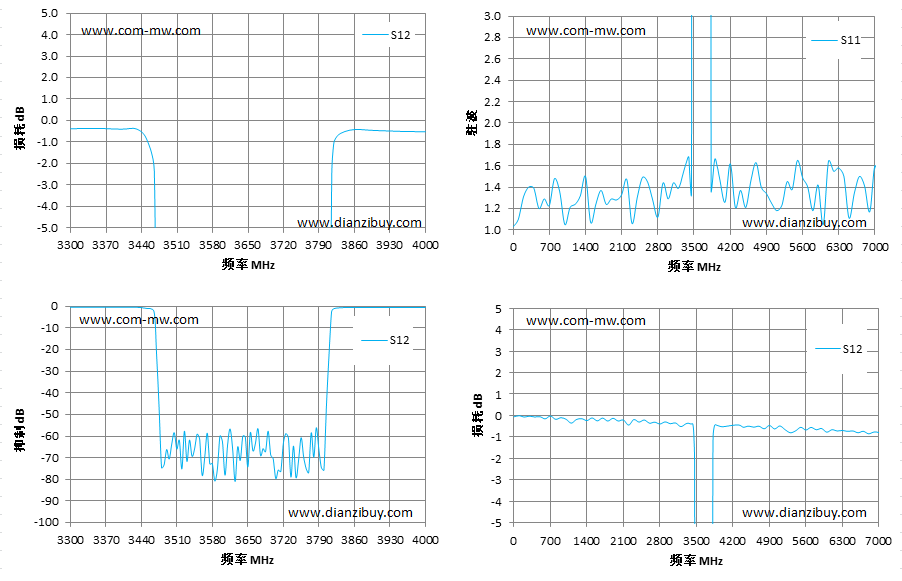

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.4 | 1.56 |
| 3450 | -0.87 | 1.38 |
| 3465 | -2.34 | 1.35 |
| 3470 | -21.41 | 15.33 |
| 3475 | -46.52 | 26.58 |
| 3480 | -74.54 | 37.94 |
| 3550 | -59.04 | 34.88 |
| 3650 | -74.27 | 30.27 |
| 3750 | -71.20 | 33.42 |
| 3800 | -75.65 | 44.76 |
| 3805 | -45.41 | 25.41 |
| 3810 | -22.58 | 14.44 |
| 3815 | -2.58 | 1.48 |
| 3820 | -0.95 | 1.49 |
| 3850 | -0.45 | 1.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
