阻带频率3480~3800MHz, ≥50dB, 通带频率DC~3180MHz, 4100~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3480 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3180 | MHz | |
| 通带频率 | 4100 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

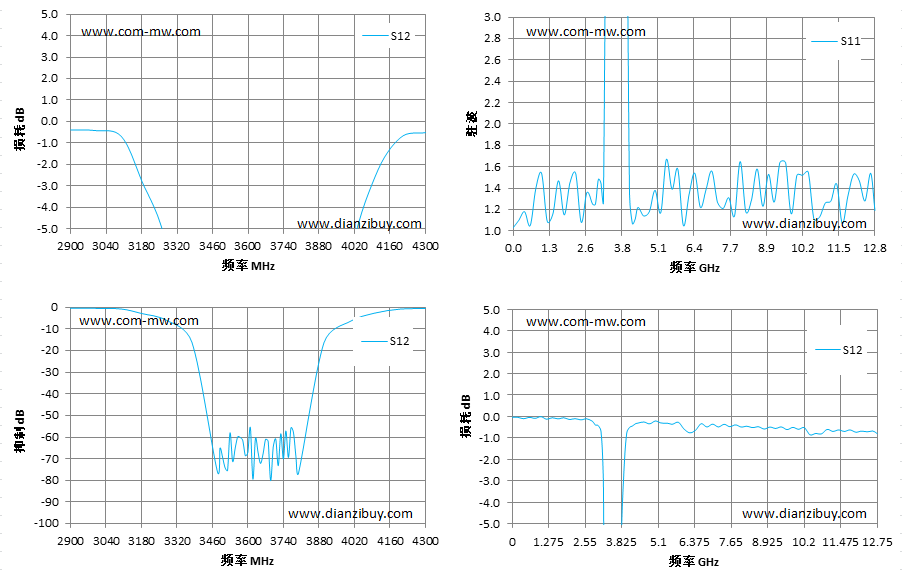

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2900 | -0.39 | 1.25 |
| 3000 | -0.42 | 1.48 |
| 3100 | -0.69 | 1.44 |
| 3180 | -2.75 | 1.27 |
| 3280 | -5.98 | 5.51 |
| 3380 | -16.19 | 19.69 |
| 3480 | -75.88 | 41.62 |
| 3600 | -67.16 | 44.16 |
| 3700 | -64.65 | 44.13 |
| 3800 | -76.53 | 30.36 |
| 3900 | -16.37 | 16.77 |
| 4000 | -6.64 | 5.31 |
| 4100 | -2.59 | 1.35 |
| 4200 | -0.76 | 1.07 |
| 4300 | -0.51 | 1.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
