阻带频率3480~3800MHz, ≥70dB, 通带频率DC~3450MHz, 3830~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3480 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3450 | MHz | |
| 通带频率 | 3830 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

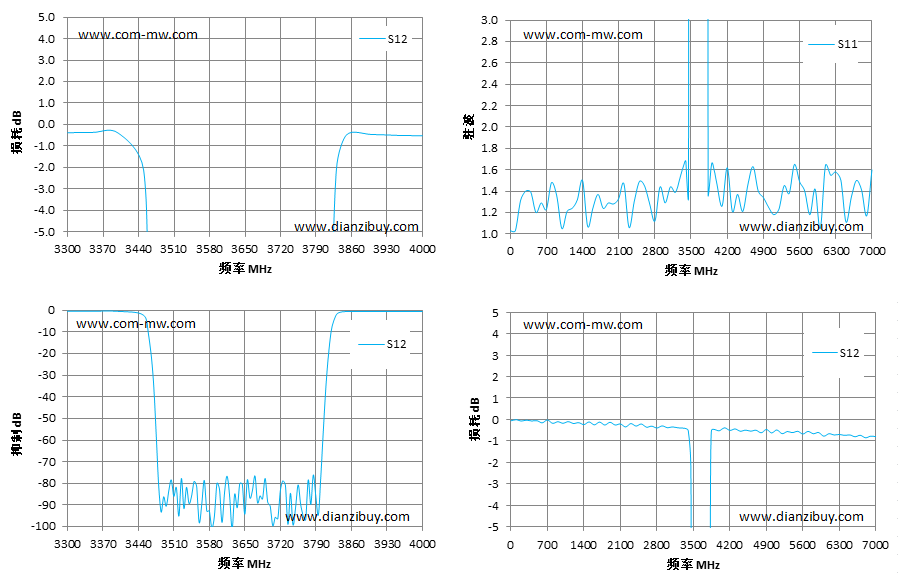

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3300 | -0.38 | 1.49 |
| 3400 | -0.4 | 1.68 |
| 3450 | -2.13 | 1.35 |
| 3460 | -10.88 | 10.78 |
| 3470 | -33.17 | 20.16 |
| 3480 | -80.23 | 48.42 |
| 3550 | -79.04 | 38.09 |
| 3650 | -94.27 | 35.47 |
| 3750 | -91.20 | 49.89 |
| 3800 | -75.99 | 40.4 |
| 3810 | -34.66 | 17.51 |
| 3820 | -9.96 | 7.75 |
| 3830 | -2.11 | 1.34 |
| 3850 | -0.48 | 1.45 |
| 3900 | -0.46 | 1.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
