阻带频率3480~3800MHz, ≥50dB, 通带频率DC~3430MHz, 3850~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3480 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3430 | MHz | |
| 通带频率 | 3850 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

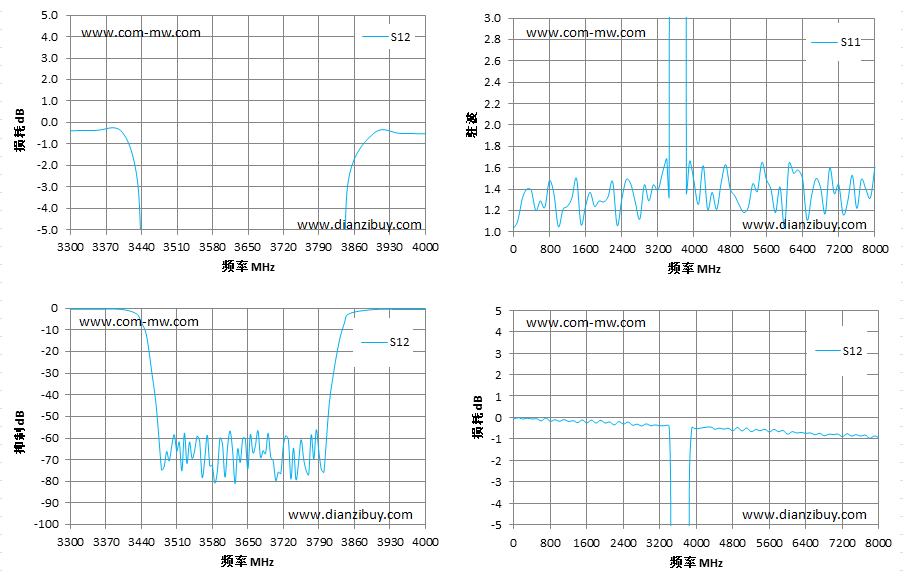

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.4 | 1.55 |
| 3430 | -2.41 | 1.33 |
| 3440 | -6.37 | 4.29 |
| 3450 | -12.13 | 11.38 |
| 3460 | -28.26 | 16.44 |
| 3470 | -46.52 | 29.42 |
| 3480 | -74.54 | 38.37 |
| 3650 | -74.27 | 35.64 |
| 3800 | -75.65 | 36.41 |
| 3810 | -45.41 | 19.78 |
| 3820 | -28.41 | 14.51 |
| 3830 | -15.44 | 9.47 |
| 3840 | -7.03 | 5.38 |
| 3850 | -2.41 | 1.35 |
| 3900 | -0.46 | 1.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
