阻带频率3490~3510MHz, ≥60dB, 通带频率DC~3470MHz, 3530~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3490 | ~ | 3510 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3470 | MHz | |
| 通带频率 | 3530 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

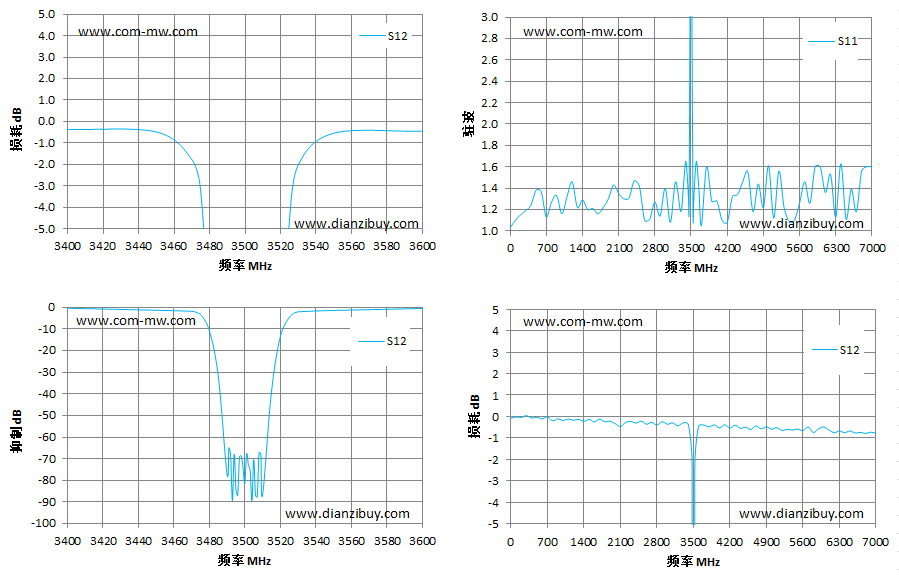

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.36 | 1.62 |
| 3470 | -1.77 | 1.58 |
| 3475 | -3.25 | 1.54 |
| 3480 | -10.68 | 1.51 |
| 3485 | -31.44 | 13.78 |
| 3490 | -77.17 | 34.39 |
| 3495 | -84.09 | 37.46 |
| 3500 | -81.50 | 43.4 |
| 3505 | -70.28 | 39.43 |
| 3510 | -76.91 | 31.84 |
| 3515 | -38.93 | 12.44 |
| 3520 | -13.45 | 1.33 |
| 3525 | -4.63 | 1.41 |
| 3530 | -2.01 | 1.49 |
| 3600 | -0.45 | 1.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
