阻带频率3490~3610MHz, ≥50dB, 通带频率DC~3480MHz, 3620~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3490 | ~ | 3610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3480 | MHz | |
| 通带频率 | 3620 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

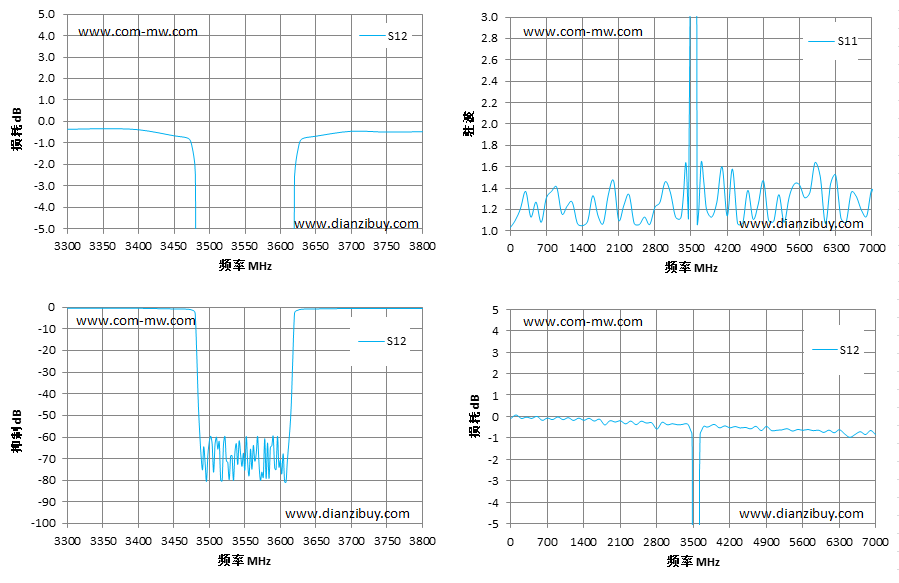

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.38 | 1.48 |
| 3470 | -0.78 | 1.35 |
| 3475 | -1.13 | 9.76 |
| 3480 | -2.48 | 18.75 |
| 3485 | -48.46 | 25.13 |
| 3490 | -74.80 | 33.36 |
| 3610 | -70.50 | 43.28 |
| 3550 | -75.24 | 47.93 |
| 3600 | -70.61 | 44.05 |
| 3610 | -70.50 | 37.14 |
| 3615 | -47.56 | 27.41 |
| 3620 | -2.58 | 16.57 |
| 3625 | -1.23 | 10.64 |
| 3630 | -0.81 | 1.41 |
| 3700 | -0.45 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
