阻带频率3490~3610MHz, ≥50dB, 通带频率DC~3340MHz, 3760~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3490 | ~ | 3610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3340 | MHz | |
| 通带频率 | 3760 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

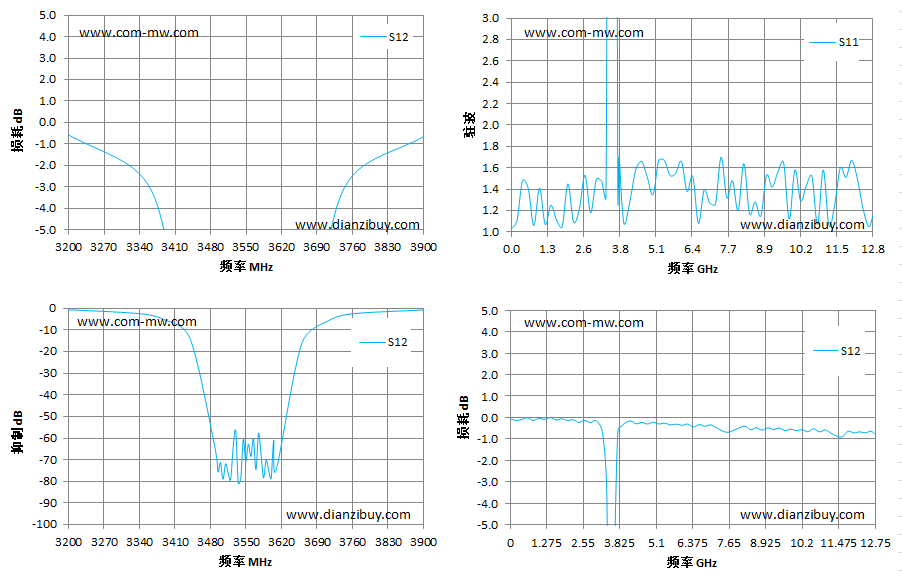

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.58 | 1.47 |
| 3340 | -2.39 | 1.32 |
| 3390 | -5.25 | 5.48 |
| 3440 | -13.85 | 14.99 |
| 3490 | -61.23 | 38.92 |
| 3500 | -72.58 | 37.97 |
| 3520 | -74.01 | 48.58 |
| 3550 | -59.01 | 39.93 |
| 3580 | -58.62 | 44.55 |
| 3600 | -58.27 | 41.05 |
| 3610 | -80.65 | 36.36 |
| 3660 | -16.43 | 16.35 |
| 3710 | -5.98 | 7.75 |
| 3760 | -2.47 | 1.29 |
| 3900 | -0.66 | 1.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
