阻带频率3500~3750MHz, ≥50dB, 通带频率DC~3350MHz, 3900~12750MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3500 | ~ | 3750 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3350 | MHz | |
| 通带频率 | 3900 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

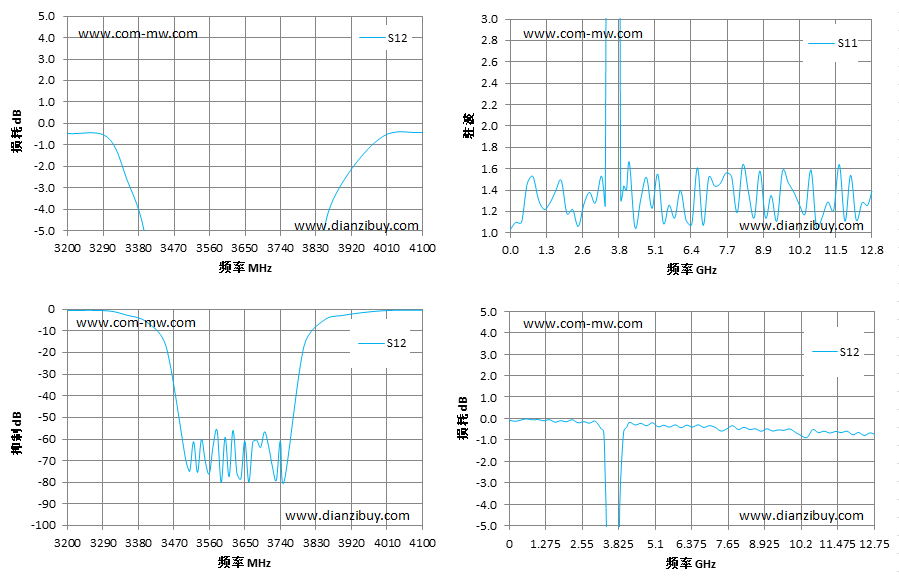

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.46 | 1.53 |
| 3300 | -0.62 | 1.39 |
| 3350 | -2.59 | 1.26 |
| 3400 | -5.66 | 5.82 |
| 3450 | -16.86 | 17.47 |
| 3500 | -69.29 | 47.91 |
| 3550 | -70.43 | 40.24 |
| 3600 | -59.05 | 42.16 |
| 3700 | -56.56 | 36.94 |
| 3750 | -79.27 | 39.97 |
| 3800 | -16.93 | 20.15 |
| 3850 | -5.07 | 7.17 |
| 3900 | -2.66 | 1.31 |
| 4000 | -0.59 | 1.44 |
| 4100 | -0.41 | 1.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
