阻带频率3500~3750MHz, ≥50dB, 通带频率DC~3450MHz, 3800~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3500 | ~ | 3750 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3450 | MHz | |
| 通带频率 | 3800 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

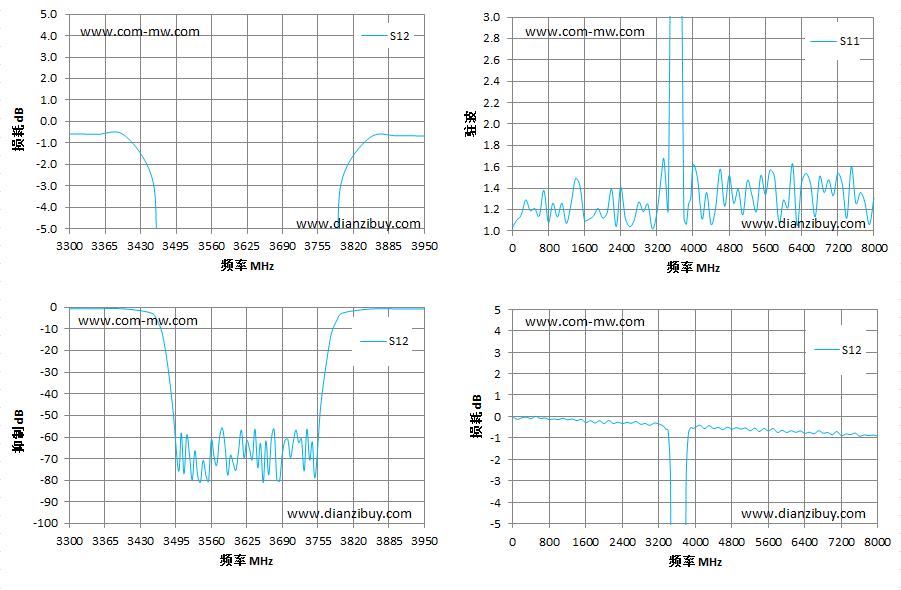

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.63 | 1.6 |
| 3450 | -2.21 | 1.48 |
| 3460 | -5.68 | 6.85 |
| 3470 | -11.76 | 10.87 |
| 3480 | -26.55 | 20.44 |
| 3500 | -75.74 | 30.9 |
| 3550 | -77.56 | 39.35 |
| 3650 | -62.81 | 34.01 |
| 3700 | -60.97 | 44.52 |
| 3750 | -78.57 | 31.64 |
| 3770 | -26.64 | 22.11 |
| 3780 | -11.92 | 11.27 |
| 3790 | -5.87 | 6.94 |
| 3800 | -2.17 | 1.39 |
| 3850 | -0.74 | 1.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
