阻带频率3500~3800MHz, ≥60dB, 通带频率DC~3480MHz, 3820~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3500 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3480 | MHz | |
| 通带频率 | 3820 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

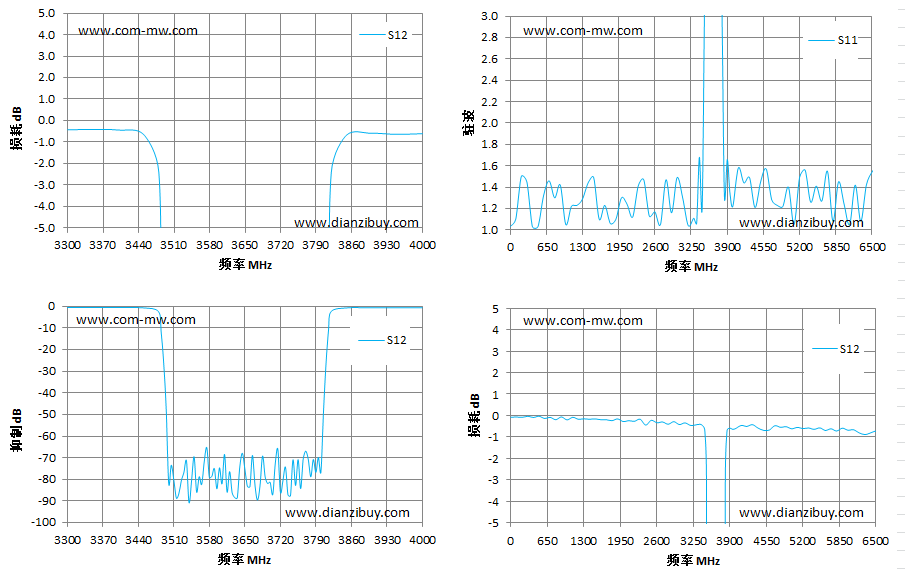

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.44 | 1.51 |
| 3480 | -2.41 | 1.39 |
| 3485 | -11.66 | 8.31 |
| 3490 | -26.13 | 14.43 |
| 3495 | -47.41 | 25.83 |
| 3500 | -91.95 | 37.39 |
| 3600 | -84.62 | 33.76 |
| 3650 | -84.99 | 43.98 |
| 3700 | -91.36 | 46.12 |
| 3800 | -86.49 | 31.15 |
| 3805 | -48.76 | 26.74 |
| 3810 | -26.66 | 15.47 |
| 3815 | -10.77 | 7.85 |
| 3820 | -2.41 | 1.48 |
| 3900 | -0.59 | 1.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
